故障检测：按开关键无反应，待机时电流为OA。

　　故障分析：对于此类不触发不上电的笔记本主板，首先应用万用表二极管挡测值，测量各主板上各电压点对地阻抗，排除短路故障。笔记本主板电压点较多，通常可分几种电压：

　　1．PWM脉宽调制电路产生的电压这种电压点阻抗一般可以在PWM电路中储能电感上测出。

　　2．线性电压一些主板上的电压会有线性电压芯片产生，这种电压阻抗的测量需根据实际电路测量其相应的脚的对地阻抗。

　　3．通过场效应管转换的电压笔记本中常用一些场效应管来控制一些电压的产生，如广达的3V_S5、3VSUS、3V都由待机电压3VPCU经相应的场效应管转换得到，这种测量也需根据实际电路测量相应的引脚对地阻抗。

　　一般先测量主板上所有的PWM电路储能电感的对地阻抗，当测量到PL7时，PL7对地阻抗为8Ω．感觉数值偏小。

　　根据经验，通常只有给北桥或GPU等芯片供电的电压点的对地阻抗才会很低，根据板号查找电路图，此板板号为DAOFM1MB6G3-REV:G。

　　通常情况，笔记本电路图需根据印刷在PCB板的板号去查找电路图，DELL此款笔记本为广达代工，一般广达代工的板号为DAO开头，根据DAO后面3个字母或数字查找电路图，即：FM1。

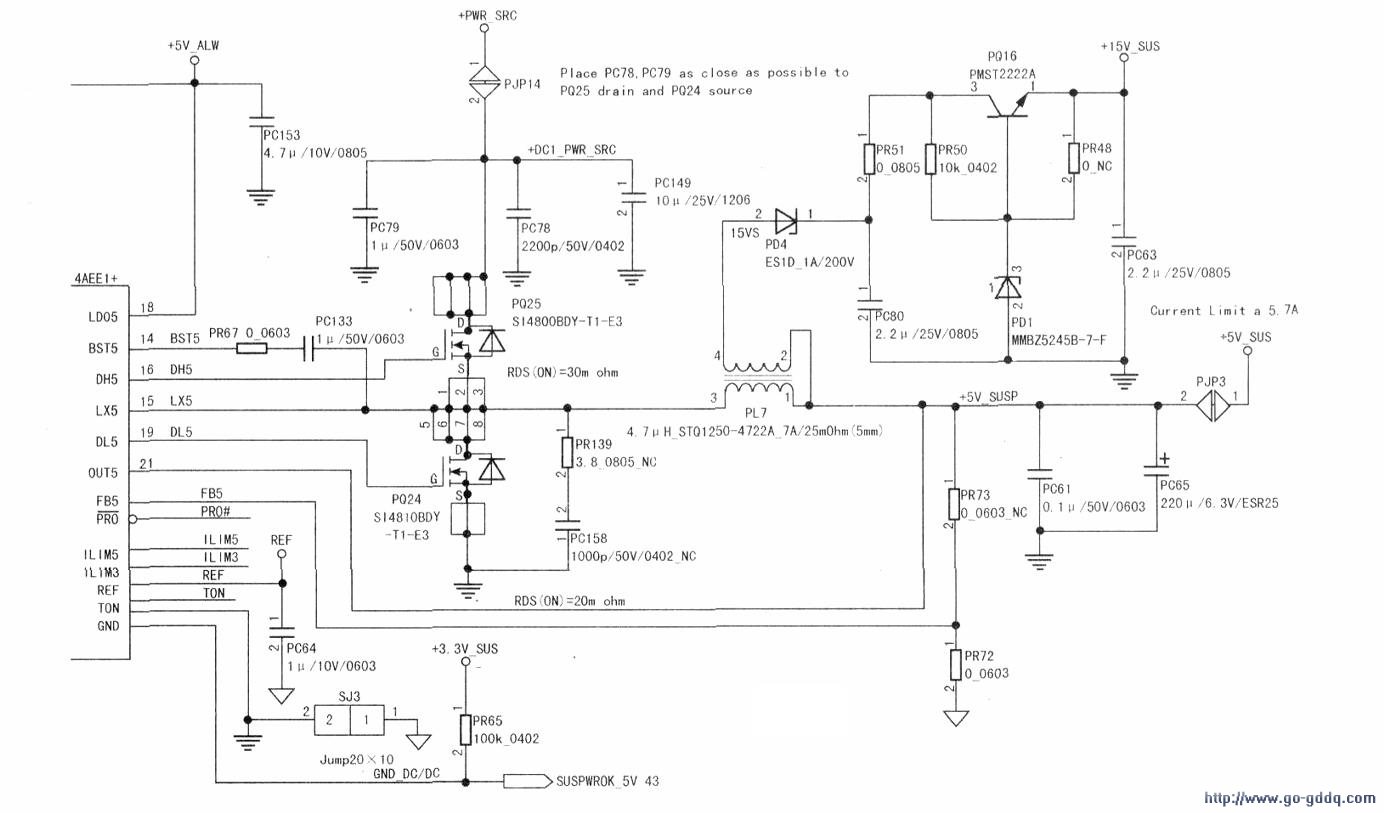

　　PL7为该主板PWM电路产生的电压+5vsus的储能电感，如上图所示。

　　PL7端的对地阻抗为8Ω，阻抗低，为短路。对于不触发的主板，应先排除短路故障，因笔记本主板有短路保护，当主板有电压点短路时，会引起笔记本主板的保护而不能上电不能触发。

　　断开PL7确定是MAX8734 PWM主电源芯片产生电压端短路还是外部负载端短路，断开测量结果为外部负载端短路。此时怀疑此主板还有其他电压点短路，于是按照FM1的图纸，测量主板上所有的供电点的对地阻抗，当量到PQ17(4)脚+5V_RUN电压时，发现该电压也短路到(8)脚，接着量PQ17的D和S极．发现此管击穿短路，拔去PQ17，其(4)脚S极+5V_RUN电压短接到(8)脚，而PQ17的(1)、(2)、(5)、(6)脚的阻抗恢复正常，正是由于+5V_RUN电压短路，场效应管pQ17的击穿，导致+5v-sus短路。

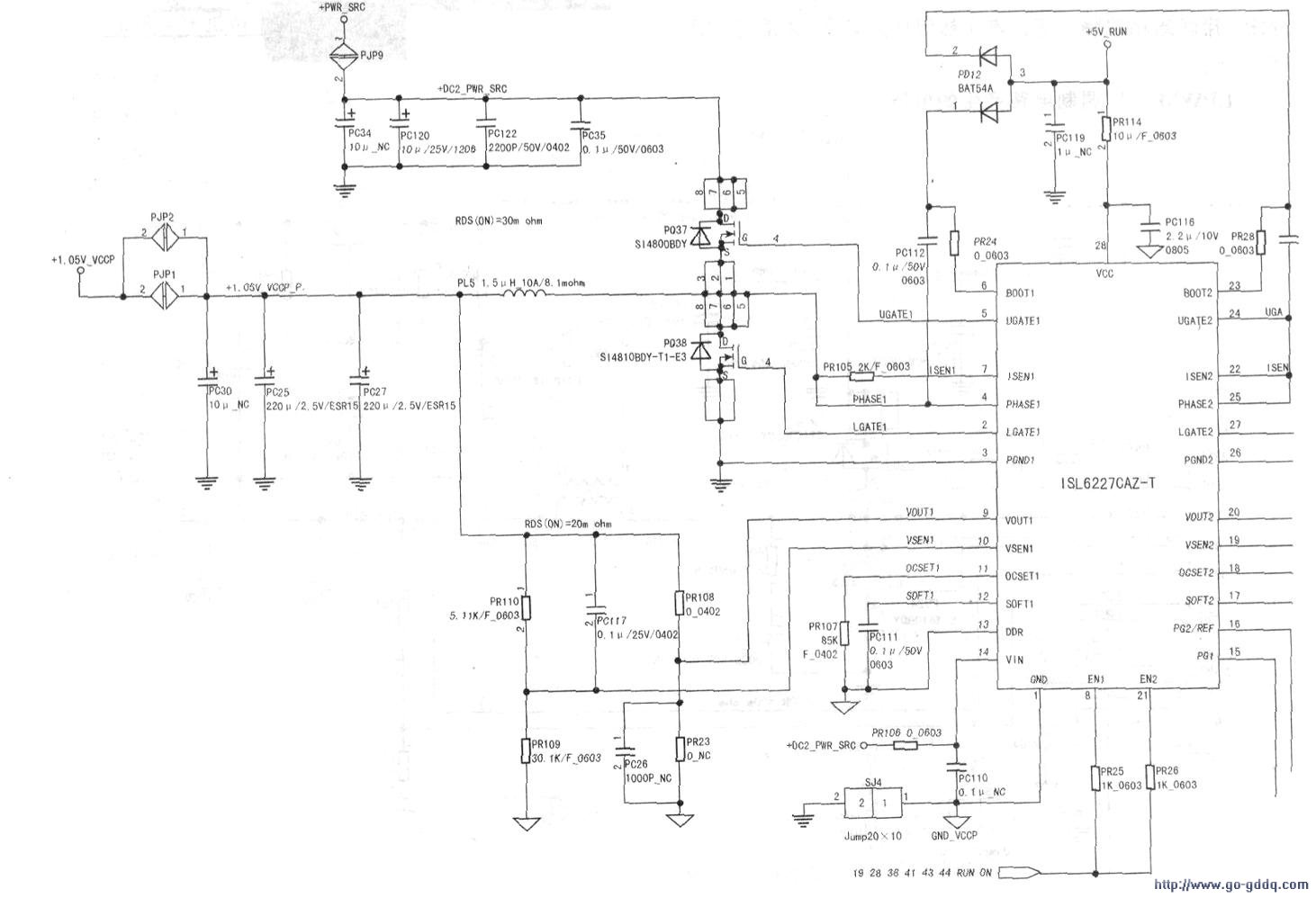

　　此时+5v-sus电压点短路故障排除，继续拔短路电压点+5V_RUN，+5V_RUN电压短路到(8)脚，根据经验，首先断开PWM供电部分（此PWM电路由主芯片ISL6227与上管PQ37、下管PQ38和储能电感PL5等组成），ISL6227产生+1.05V(VCCP)、+1.5V_RUN。当查到PWM电路主电源芯片PU7 ISL6227时，测其上管PQ37的G极，发现对地短路为0，再量PQ37的D极和S极，发现D极和S极之间的阻抗为O，此场效应管击穿，如中图所示。

　　此PWM电路主芯片ISL6227．拔除损坏的PQ37后，量PU7 ISL6227的(5)脚，发现对地短路，由于PQ37的击穿而造成ISL6227主芯片的损坏，更换PQ37的同时需同时更换PU7 ISL6227电源芯片。

　　于是拔去ISL6227，去锡再测量+5V_RUN对地电压，已恢复正常，正是由于PQ11的击穿损坏而导致ISL6227坏，进而造成了+5V RUN短路。

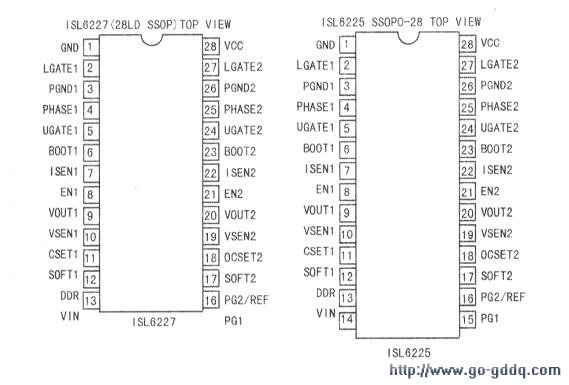

　　接下来进行补件操作，因未找到ISL6227．只在料板上找到了ISL6225．这两个芯片封装和脚位均相同，查这两个芯片的相关资料，判断这两颗芯片是否能互相代换，如下图所示。经对比，此两颗芯片引脚定义完全一样，决定用ISL6225代换ISL6227．更换后上电，按下开关触发，主板上LED灯亮，ISL6225产生的+1.05V VCCP、+1.5V_RUN均已正常，测量CPU主供电电压VCORE电压正常。断电，上CPU、内存、显卡，再次按开关触发，点亮开机，进行系统诊断，无任何异常，此机修复。
