微星PX8NED-V电脑主板运行3D当机
来源:本站整理  作者:佚名  2011-10-16 08:45:24

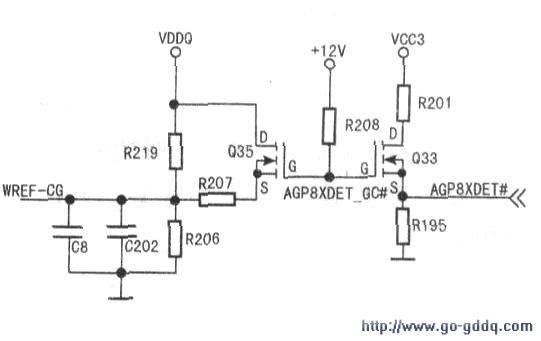

  据维修经验,此类故障多为AGP供电有问题所致,应重点检查AGP槽的外观是否异常,特别要仔细观察槽内是否有倾斜现象。若无异常,需测量AGP槽上的12V、5V、3.3V电压是否正常。由于用户插AGP卡的角度不够,往往会造成12V供电线与地线短路,造成12V的供电线路烧断。又因常用的AGP4X和AGP8X的显卡供电为1.5V,所以主板上都设置有AGP工作模式转换电路。此机主板的AGP工作模式转换电路是由两只MOS管Q.33、Q35及其外围元件组成的,相关电路如下图所示。下图中Q33工作失常,主板将无法正确识别AGP的工作状态,因而会将其错误地判断为AGP2X工作状态,并自动将工作电压提高为3V。测量图2中AGP的VDDQ工作电压,发现刚开机时为1.5V.而数码长的代码跑过VGA后便上升为3V,由此判断故障出在VGA控制信号上。检查发现,Q33G极、S极间已开路损坏。用一只NOS7002AS更换Q33后,故障排除。
