微星PX8NED-V电脑主板加电后全板无复位
来源:本站整理  作者:佚名  2011-10-16 08:45:25



  电脑主板上的复位信号,用来复位被复位设备的内部寄存器,使其处于初始状态,以准备进行工作。

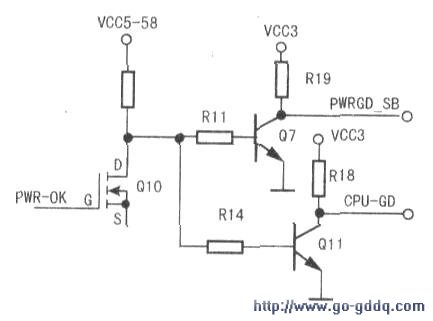

  PCI的复位属于基本复位,没有PCI复位,就可以视为全板没有复位。复位的产生过程如下:接通ATX电源,触发电源开关,主板加电后,电源送出各路工作电压,当这些工作电压稳定后,ATX电源会通过一个门电路转换后,送出PWR-GD信号给南桥,南桥得到该信号,便判定各路电压均工作正常,于是通过内部逻辑电路转换输出PCIRST#1信号,此信号经相应的门电路转换后,分压为PCIRST#1、PCIRST#2和IDERST#信号。PCIRST#信号为主板载的PCl网长、1394设备、BIOS、北桥等设备复位。对于PCI上没有复位的故障,首先要从ATX电源上的3.3V、5v、12V等电压是否输出正常查起。如果上述电压均正常,须查PWR-GD信号是否正常地输送给南桥,PCI槽上的复位PCIRST#2信号及南桥工作所需要的电压、时钟频率等是否正常。检测复位信号时,首先要检测PCI槽上的复位,然后测IDE上的复位,最后测CPU上的复位。PCI复位的测量位置是PCI槽上的A16脚,该脚正常情况下为3.3V。在短接复位开关时,该电压有一个下降过程,由3.3V变为0v。当不短接复位开关后,此电压由0V升至3.3V。此系基本复位信号,是由南桥发出,经过复位门电路分压得来的。根据上述分析,接上假负载测量,发现CPU供电正常,但没有CPU的PG信号。该主板CPU的PG信号是由PWR-CK和南桥的PWRGD-SB信号通过转换得来的,相关电路见下图。测量下图中Ql0G极PWR-0K信号正常,但D极无电压,且无PWR-OK信号输出。检测发现,Ql0Ds极已击穿。Ql0损坏,导致CPU-PG信号无法形成,致使全板无复位。更换QlO(N-NDS351AN-SOT23)后,故障排除。
