台九阳JYC-18X1型电磁炉，据用户讲，该机最近使用大口径锅具加热时不烧功率管，只要使用15cm以下的锅具加热就烧功率管，已经烧了三次，而以前使用15cm以下的锅具加热不烧功率管。

　　打开机壳检查，检测发现保险管烧断、功率管IGBT(FGA25N120)击穿，整流桥完好。

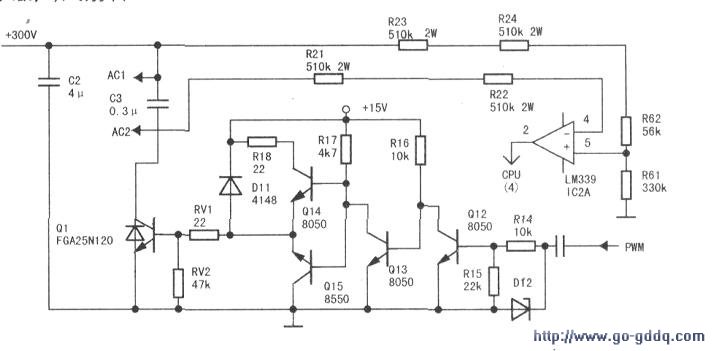

　　首先，检测最易导致IGBT管损坏的谐振电容C3(0.3μF/1200V），将其焊下测量为0.295μF，正常，又用1000V摇表测量后放电有强烈的火花，证实其确无问题；用同样的方法检查+300V滤波电容C2(4μF/400V)正常；用数字万用表测量IGBT管过压保护取样电阻R21、R22均为510kΩ，同步电路取样电阻R23、R24均为510kΩ正常，电路见图1。用数字万用表测+300V、+18V、+15V、+5v电源电压均正常，其他未查出可疑元件，电路板也无油污灰尘。更换IGBT管、10A保险管，插上风扇和控制面板插头，不接线盘通电试机，按面板加热按键启动电磁炉．风扇转动正常，数码显示“EO”，蜂鸣器发出“喃喃”报警声。接上线盘，放上大锅具开机先使用火锅挡加热，并用钳形电流表检测电流为4.5A．正常，继续加大温度至270℃时电流为7.5A．加热正常，电流稳定，水也即刻烧开。停机后手摸IGBT管散热片温度适中不高。用同样的方法改用小口径锅具加热，同时监测电流基本一致，加热5分钟停止，手摸IGBT管散热片很烫手，看来该电磁炉的确存在隐形故障。
　　
　　仔细分析，此电磁炉能使用大口径锅具加热工作，而用小口径锅具加热就烧IGBT管，前面所查的元件都正常，唯一没有检查的就是保护集成块LM339。将LM339焊下，用500型万用表电阻挡测各引脚数据与新块LM339一一对照基本一致；后改用数字万用表二极管挡测量，与新的LM339一一对照发现，(2)、(3)脚和新块数据不一致，由此判断原机的LM339内部损坏。将其更换后用小口径锅具加热，试机5分钟后用手摸IGBT管散热片温度适中，继续试机电磁炉加热正常。

　　对照电路下图分析，LM339(lC2A)(2)、(4)、(5)脚比较器担负着IGBT高压保护。当用小口径锅具加热时，IGBT管空载电流过大，承受反向电压过高。由于(2)脚损坏，(4)、(5)脚高压保护取样电压不能使LM339(2)脚翻转，CPU失控，电磁炉不能自动减小加热功率，致使IGBT管击穿损坏。
