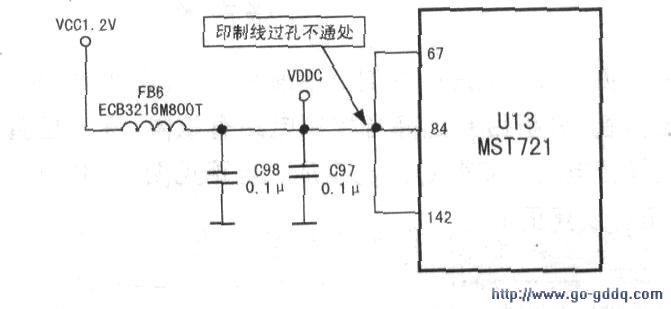

观察此机指示灯点亮，说明待机+5V电压正常，二次不开机，指示灯没任何变化，根据故障现象分析故障部位应在数字信号处理板上微处理控制(CPU)及相关电路上，重点检查CPU的工作条件：工作电压；时钟振荡；复位电路：键控电路；总线控制电路（包括与FLASH交换的串行总线）。测量U13的（154）、（155）外接Y1组成的晶体振荡电路，（83）脚外围的复位电路均未见异常，随后对U13的供电测量，经测到(67)脚时发现电压只有0.82V，再对(84)、(142)、(153)脚电压测量，除@脚为1.22V外，另外几个脚的电压均为0.82V．正常电压应为1.22V．该电压都是由U2稳压后形成，电路见下图。经L72、FB6、FB5及相关的印制板输送入U13，由(153)脚断定U2电路工作是正常的，经对FB6及芯片的阻值测量未见异常，最终检查FB6-端至(67)、(84)、(142)脚之间的过孔阻值变为4.56kΩ，将此处直接跨接了一根导线后，开机启动，光栅出现，故障排除。
