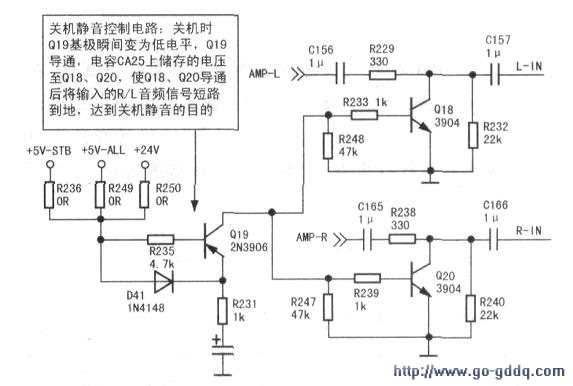

为了判断可能出现故障的电路，在没有声音时，输入AV信号，仍然没有声音，说明故障在音效处理和功率放大电路上；再将万用表置于电阻挡，用红表笔触及伴音功放输入脚，还是没有声音，说明故障在由U17( TDA1517P)组成的伴音功放电路上。先检查伴音功放U17(TDA1517P)供电脚+12V正常，在没有声音时测到静音控制脚（8）脚的电压由高到低逐渐变化，当降到7V～8V时便无声音，分析后判定静音控制电路有故障，逐一检查开待机静音电路，测得Q18已变质，电路见下图，代换Q18后，声音恢复正常。
