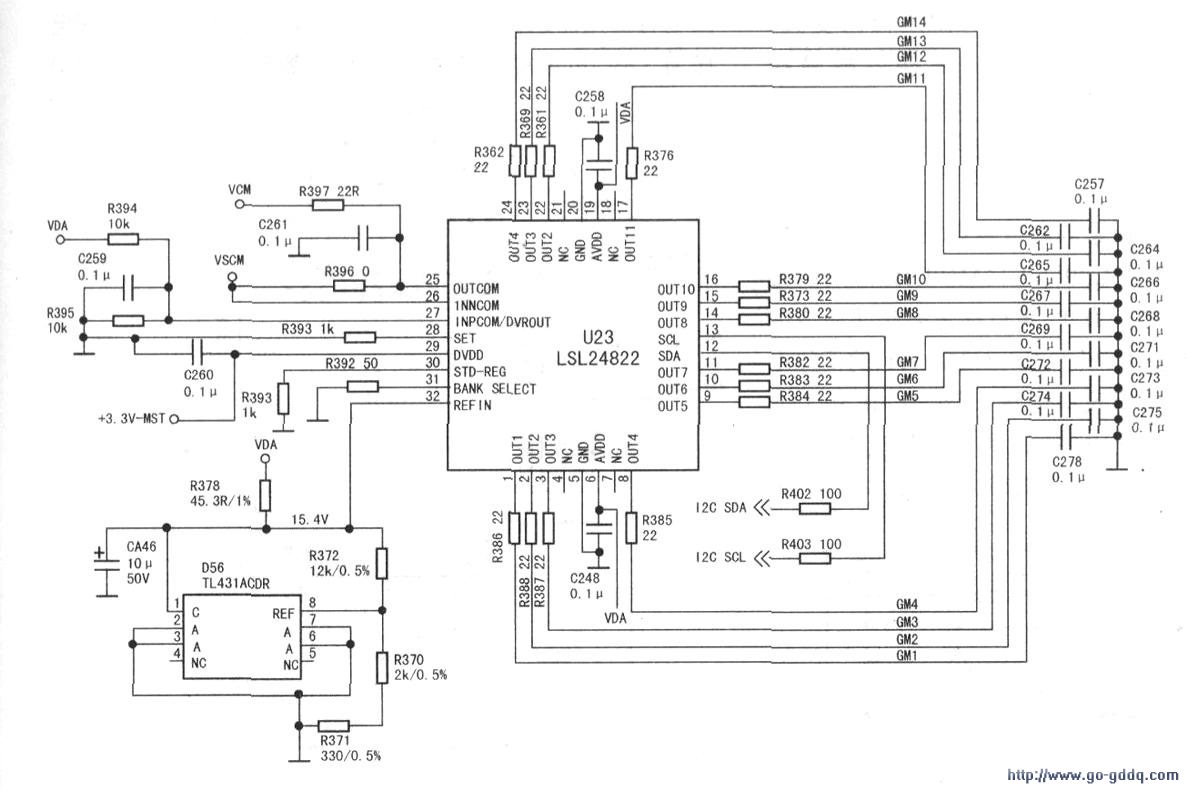

根据故障现象分析引起该故障原因有：1．数字信号处理板程序异常；2数字信号处理电路有故障；3.驱动电路有故障。由于该故障所涉及的电路范围较广，首先排除较易排除的程序问题，用最新版本的软件对该机进行升级，故障依旧。由此证明该机故障跟程序无关。此机采用的台湾奇美屏，驱动电路是做在数字信号处理板上的，即将数字信号处理板和屏驱动板二合一，都做在数字信号处理板上。数字信号处理板输出的上屏信号是RSDSf微幅差分信号）直接上屏的，应重点对数字信号处理板相关电路进行检查。用观察法发现GAMMA电压形成集成电路U23( LSL24822)(24)脚外的R362(22Ω)已烧糊，电路见下图。用万用表测量发现已开路，为了排除引起该电阻烧坏的原因，仔细检查相关电路，未见异常，更换R362后试机，光栅出现，故障排除。
