这是一台老式的TA两片机，故障是场不同步。通电开机观察，图像翻滚不停，想调一下帧频电位器，一看电位器已被拆掉，只是焊了一只电阻在上面，只好把后盖打开，发现主板已被更换，是C54P21的主板，也是TA两片机芯，用200kΩ的电位器焊到原帧频电位器的位置上，开机，调电位器图像上翻下翻中有一个转折点，有时图像能慢慢的稳定下来，有时上下抖动，判定故障在场同步电路，即TA7698集成块(36)脚复合同步脉冲输出端到(28)脚场同步脉冲输入端之间的电路。把电路板翻过来检查，发现场同步电路、场输出电路已被前修理师傅拆焊过，看来这位师傅也估计到了故障的位置，而且在这上面下了不少的功夫。先检查电源各组输出电压，正常。接着检查TA7698有关场同步、场激励、场振荡各个脚位的电压也都在正常范围之内．、随后又把场同步电路的电阻、电容拆下测量，没有变值的元件。根据资料介绍和本人的维修经验，应采取更换的方法来查出故障元件，于是又逐个更换场同步电路的所有电容，故障依旧。场同步电路未发现问题，那会不会在场输出电路呢?我又测了一下场块各个脚位的电压，发现场块(5)脚电压为11.4V．不正常，正常应在0.9V左右，仔细一看，场块已不是原机的LA78.30，而被前修理者换成了LA7S41.这两种场块不同处在(5)脚，LA7830(5)脚是相位补偿电容外接端，通过电容接地；LA7841(5)脚是反相输入端，经llkΩ电阻接到场输出电容负端，再经1Ω电阻接地，电压为2.2V，现通过一只电容接地，在直流上与地隔离，电压当然上升到11.4V，两者不能直接代换。心想这回找到原因了吧，连忙换上LA7830后开机故障依旧。后来，我又按照熊猫3615型17英寸彩电的场同步电路做了一块板代换原机的整个场同步电路，还是没有排除故障。

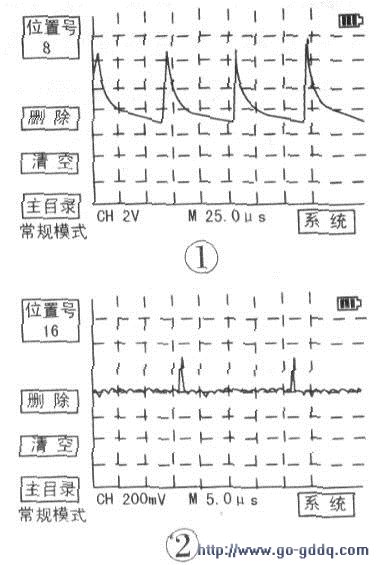

　　这样折腾了好几天也没有解决问题，这时订购ET5321A示波表回来了，因为它有全中文功能菜单提示，之前本人在论坛对该型示波表作了详细了解，于是很快就熟悉了它的所有功能，现在可以让它大显身手。于是立即打开故障机及示波表电源，进八系统设置，设置耦台为AC，探头1：1，再进入常规模式，调整时基为20ks，幄度为2V，测量TA7698(36)脚输出的复合同步脉冲信号，如图1所示，幅度为6Vpp，正常，再将时基调为5ms，幅度200mv测(28)脚场同步脉冲(图2)．发现幅度只有不虱300mVpp．正常应达到1.5Vpp，通过ET521A示波表，一下找到了故障原因。既然电路元件正常，各点直流电压正常，为什么还会出现场同步脉冲幅度变小的故障呢？会不会在长期的使用中，由于电路各种变化，使得现在的场同步电路与它相连接的电路已经不匹配了呢《这包括阻抗、时间常数等参数）。最后决定按照北京牌8306机的场同步电路来改动故障机的场同步电路，为了便于读者的理解和对比，现将两机的同步电路绘出，见图3。

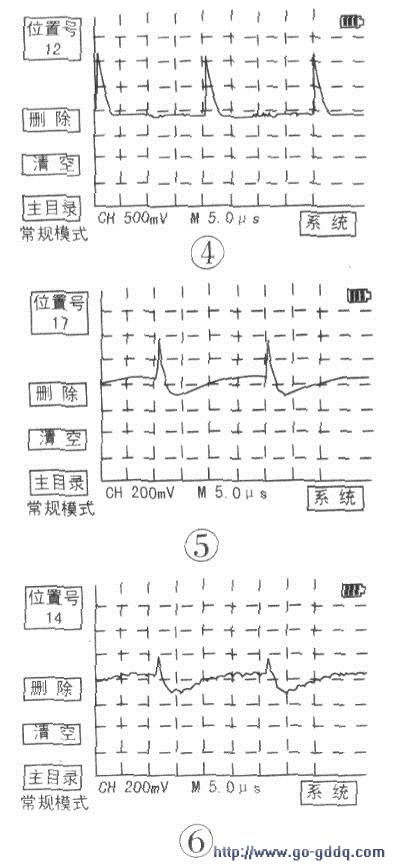

　　经过以上改动后开机图像场同步稳定，用ET521A示波表测(28)脚波形如图4所示，幅度达到1.3Vpp。但是试机不到一个小时，图像又开始上下抖动，这把我吓了一跳，难道不行，急忙请出ET521．测(28)脚的波形，这时出现了图4的波形，幅度下降到了300mVpp．关机几分钟后再开机，图像是稳定的，（28）脚波形如图4所示，20分钟后测（28）脚波形如图5所示，幅度为500mVpp，但这时图像是稳定的，再过一段时间后开始抖动。试机时图像能稳定一点时间，证明电路改动是成功的，再看图5、图6这两个波形有～个共同的特点，波形底部上凸，估计是我在改动电路时所用的0.5W/5.1V的稳压管不良或是功耗偏小，果断将其拆下，换1W/5.1V的稳压管；连续开机4个小时，图像场同步一直稳定，故障排除。
