此机开始出现故障时有瞬间蓝色加重，后逐渐发生蓝屏，带回扫线。严重时开机出现蓝屏后即保护性关机。每次都要换视放管和电阻等一堆元件，到后来又出现粉色回扫线后关机的故障。
　　

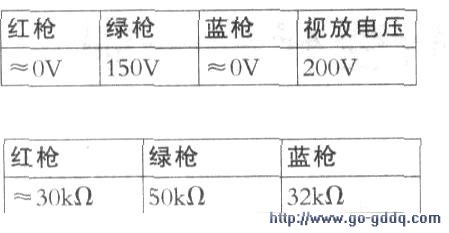

　　打开机壳，开机，出现很亮的粉色回扫光栅后保护性关机，对视放级电压进行测量，在开机瞬间分别测出视放板的KR、KG、KB(红、绿、蓝J显像管三个阴极电压数据(如下表)。

　　显然，红枪和蓝枪的阴极电压太低，红蓝亮度太高，导致自动亮度控制电路动作，使行停振，无光栅。此故障应有两种可能，一是显像管对灯丝碰极导致阴极电压为零；二是视放管击穿短路。关机后，红表笔接地，用黑表笔分别测量KR、KB、KG三个阴极对地的电阻值，参见下表。

　　从下图可以看出，三个阴极电路对称，测量的电阻值应基本一样，而现在是红、蓝两组电路和绿组电路阻值不一样，说明可能是碰极或者是视放电路部分有元件损坏。在关机状态下，轻轻拔下视放板，将视放板和显像管电子枪隔离，首先检查电子枪上相对两脚间各脚电阻，只有Hl、H2有阻值，其余均为无穷大，正常。再次测量KR、K13、KG．阻值如前所述，将怀疑重点转移到视放板上。

　　检查视放板发现R516、R526、R536三个470Ω的电阻均为无穷大。后经过仔细查找，又发现大量损坏元件，分别是：V532、V511、V531、V513、V523、V533、V534[注：在测量V513、V523、V533(BF422)、V534(BF423)时应特别注意，用指针表的Rxlk或Rx100挡测量时与好三极管测量结果相同，但打到RxlOk挡测量时却与好管结果不相同，测c、e间时可看到表针微小摆动]。从表3可知，这两种管均为高反压管，测c、e间只要表针有微小摆动，就说明该管有击穿现象存在。可能是前几位维修员忽略了这一点，才导致多次损换元器件。为了彻底解决多次损坏元件的问题，对视放板作了一次详细分析。

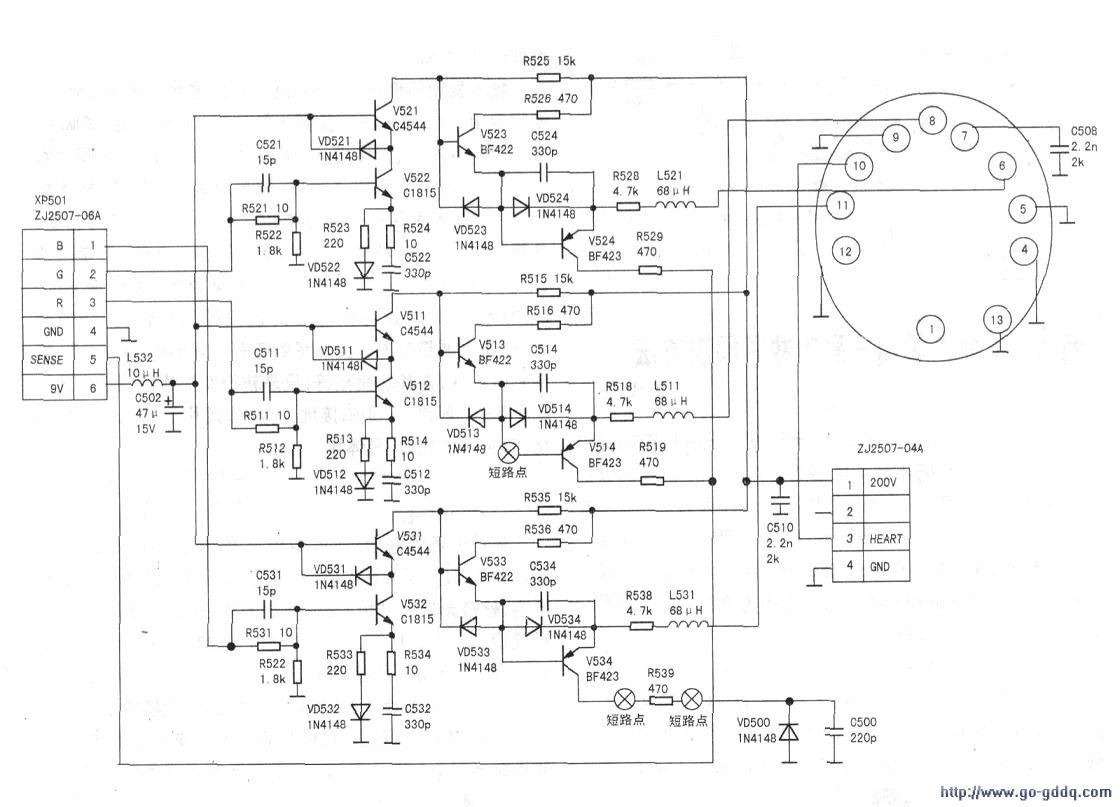

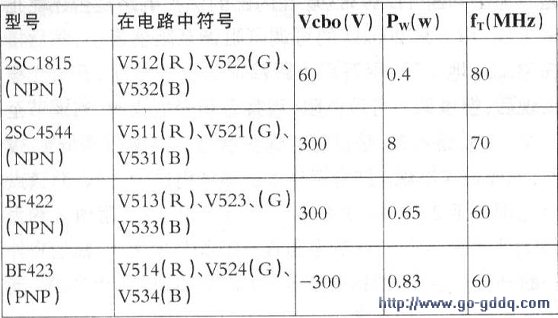

　　从下图中可以看到该机视放板电路比较特殊，为了使视放通道带宽增加，该机采用了多种改进方法，首先选用中频管作为视频放大，各参数见下表。

　　R、G、B三组通道完全一样，以绿通道为例，R、G、B信号通过XP501接插件的②脚输入G（绿）信号，经过R521加到V522（2SC1815）基极，其集电极接V521发射极，组成共基电路，充分发挥共基电路高频特性好的特点。V521( 2SC4544)集电极输出加到V523( BF422)基极，组成共集电路，起到提升频带、隔离输入和输出的作用．从发射极输出经C524、VD524、R528、L521加到显像管(6)脚(G)。IIC总线的暗平衡调整是通过改变主板的TDA9373的(50)脚(BLKIN)电压实现，此电压通过XS501的(5)脚、R529加到V524(BF423)的集电极。当此点电压降低，显像管阴极电位下降时，光栅就会变亮；升高时，光栅变暗，从而进行暗平衡调整。

　　从以上分析可知，只有视放电压过高及暗平衡调整不合适才会导致V513、V523、V533同时击穿，实际测量V513、Vj23、V533已经软击穿，并烧断R316、R526、R536。

　　而开机迅速测量视放电压200V属正常，可推断是暗平衡调整不合适所致。由于故障现象特殊无法调整，索性先将所有坏管全部换新。为保险起见，再次测量视放板R、G、B输出端，却发现三路阻值仍然不相同，尤其是R、B两路和G路阻值相差较大。拔掉视放板和接主板的连线，三路阻值仍不同。仔细检查所换元器件没有错误，再次检查视放板所有器件均未发现问题。阻值不相同不敢贸然开机，维修陷入困境。

　　于是，再分别测量各组二极管、三极管的对地正反向电阻，最后发现三组的BF422发射极电阻误差较大。拆下周围元件测量没有发现问题。当测量R539时惊奇的发现阻值已由原来的470Ω,增大到l0KΩ,，观察另两路对称电阻R519、R529已被更换过，所换电阻的功率已增大到1W以上却没有损坏，而原电阻为1／16W的小功率电阻，难道是这个电阻功率小导致故障再次发生。换上一只功率较大的电阻，再次测量，三路阻值仍然不同。忽然一个念头跳入脑海——“电路板短路”，虽然这种故障，一般都发生在烧毁电路板或一些山寨机制作粗糙的电路板上，但品牌机的这种故障也不是没有。急急来到机子旁，用酒精擦拭了一遍线路板，仔细观察发现R539两端和另一组R（红）路的V513的发射极的线路板间有两处不明显的短路（有烧黑痕迹，测量已短路），如下图中标注所示，右图是原板的实际位置。将两处短路用小刀刮开，再次测量三路电阻，阻值完全相同，至此疑云顿消。小心翼翼将视放板插入显像管，并将主板连线接上，其他连线接好后，开机，开始黑屏，经数秒后光栅开始出现，一切正常。接上信号线清晰的图像跃然屏上，无任何颜色失真现象。该机试机半月有余，未再出现烧视放板现象。
