康佳SA机芯彩电屏幕下半部为白底上部图像拉长
来源:本站整理  作者:佚名  2011-10-28 19:05:31



  该板的标号为T14SA076 REV02,是康佳SA机芯板,其NIU3超级单片LA769317L55N7-E CKP1504S、N612存储器均已代换过,N4400场块LA78040被换成了其他型号的场块,将其恢复成LA78040后,查看其他地方有无动过和漏装的元件,在确认无误后套管试机。由于匆忙中没有带按键板,套管后无法开机,看不到故障现象。该线路板上留有按键位置,只是没有装电阻。在线路板上S601 CH+处装上按键,在R682处装一只390Ω/l/6W电阻后,按该键开机,只见屏幕下半部为白底上部图像拉长,由于朋友已把N103、N602代换过,不用再怀疑,便把检查重点放在场电路上。测N440(LA78040)各脚电压如下:(1)脚2.5V、(2)脚25V、(3)脚()7V、(4)脚()V、(5)脚4.1V、(6)脚24V、(7)脚2.5V。该机芯LA78040各脚电压正常值为(1)脚2.6V、(2)脚25V、(3)脚1.4V、(4)脚ov、(5)脚13V、(6)脚24V、(7)脚2.5V。其中(1)、(3)、(5)脚电压不正常。于是对(1)、(3)、(5)脚外接元件进行检查和代换。当查到R433时,发现其阻值由原来的13Kn/1/6W变成lOMΩ。由于该阻值电阻很难找到,便用一只12kΩ,和一只lkΩ电阻串联后装到R433位置上,一切恢复正常,相关电路见下图。

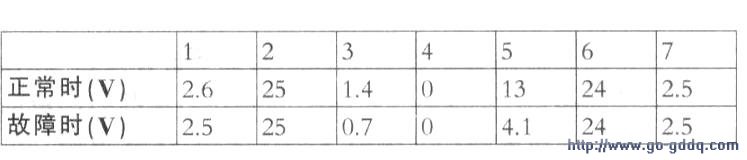

  LA78040在康佳SA机上的数据见下表(滨江DF9921)测得)。
