海信TF2511HG型彩电,开机蓝屏
来源:本站整理  作者:佚名  2011-10-28 19:05:33



  此机开机蓝屏,光栅上部有明显横线条纹(场线性不良),下部虽出现四个红色汉字,但仅能看到四个字上部露出一点头,下部全在屏外(场幅不正常),辨不清是什么字。此时,送入电视信号收不到台。

  该机直观表现为场线性和场幅不正常,屏幕下方出现的文字很可能是CPU发出的提示信号。该机属12C总线机型,场幅和场线性须进入总线才能调整。为看清屏幕下方显示的文字,在未进入总线的情况下,首先调低主电压(该机电源已被换成电源模块).逆时针微调模块上的电位器,由125V调至120V,光栅场幅收缩,屏幕下方光栅出现卷边,能完整地看到四个上下颠倒的文字:限时锁定。收不到台故障随之浮出水面,遂将主电压恢复至正常后依次检修。

  首先解除“限时锁定”。使用该机0081遥控器,进入菜单后选择限时收看选项后确认,屏幕出现:请输入密码……。输入4个O解除锁定f此时,需将限时锁定设至关闭状态。否则,退出后又自动返回限时锁定)。解锁后送入电视信号,出现图像和伴音,但场线性和场幅依然不正常。

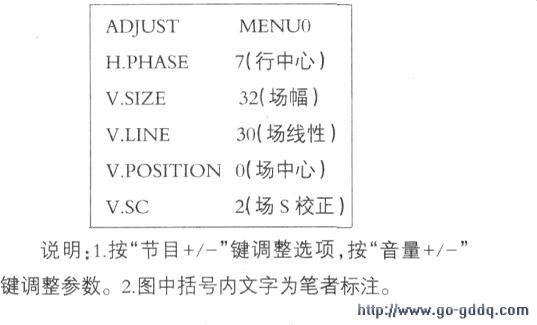

  接下来进入总线调整场幅和场线性。该机CPU型号为LC863528C 55L9,元件编号N701。总线进入方法:先将电视机音量减至最小,然后按一次遥控器上交替键,再按住电视机面板音量减键不松手,接着按一次交替键进入FACTORY状态;重复上述操作第二次进入B/WBAI,ANCE状态;重复上述操作第三次进入ADJUSTMENU0状态,见下图。在该单元对场幅、场线性等参数进行调整。图l中数值为该机调至正常后的参数,遥控关机退出总线,故障排除。
