观察该机图像正常，右声道无声，左声道有正常伴音，在换台和开／关机时有较大异响声。开机检查Ul0(TFA9810)(7)脚电压在换台瞬间有9V-OV的变化，说明这个异响声不是因静噪电路引起的；再测(26)、(28)脚有伴音时电压为7.5V，无伴音时为I）V，处于正常工作状态。但随即发现右侧扬声器有很高温度产生，迅速关机测量时该扬声器已烧坏，直流阻值已变为2n。

　　由此看来，该故障不宜通电长时间检测，仔细分析图纸，发现该伴音功放为D类功放，不同于以往常见的模拟功放。其工作原理是：先把模拟音频经积分移相后输入IC，再利用PWM将输入信号转换为高频开关信号来控制输出放大晶体管工作在全开或全关状态。由于在完全导通的时候晶体管的电流很大但压降很小（由其饱和电阻决定），而在截止时加在晶体管的电压很高，但是流过晶体管的电流很小（只是其漏电流而已），见上图。

　　据此原理分析，如果模拟信号在积分移相输入时出现波形失真，那么这个失真的信号在被调制后必然会产生一个时序错误的开关信号，从而输出级产生较大电流流过扬声器，造成扬声器烧毁。

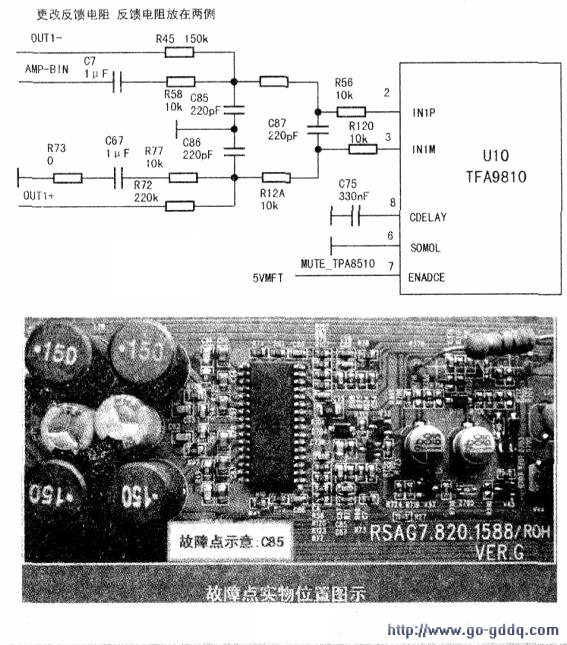

　　至此，将重点放在对Ul0(2)、(3)脚外围由C7、R68、C85、R71、C87和C67、R77、C86、R123组成的积分移相回路（见中图、下图）的检查上。经查发现C85严重漏电，呈现出5kΩ左右不稳定直流阻值，直接将其更换后试机，故障彻底排除。
