开机观察，该机控制功能及图声基本正常，细看发现屏幕上有三条间隔相等的垂直暗蓝色竖带。为了区分故障部位，我们可以采用简单的方法来判断，即关掉图像对比度来判断。如果关掉对比度。图像缺色就说明故障点在主板的格式变换电路和LVDS连接线：反之，如果关掉对比度．图像基本正常．说明就是T-CON板f即屏上逻辑扳）的格式变换器不能正常王作。于是，我们关掉对比度，观察图像基本正常，至此确定该问题是出在逻辑板上。

　　因为逻辑板主要是控制像素信号传输时序和行列驱动电路工作的，如果像素信号时序或行列驱动信号出现错误或者丢失，那么其必然会导致画面显示异常。

　　实测逻辑板DC/DC变换电路各路电压均正常，这就排除了因供电问题导致的行列驱动工作异常的可能性，据此将检查重点放在对驱动信号的检查上。首先，对格式变换器N24各脚电压进行检测，见下图，当测量到其(48)脚时，故障突然消失。经仔细查看，发现N24的(48)脚已翘起悬空，处于严重脱焊状态，经补焊后故障排除。

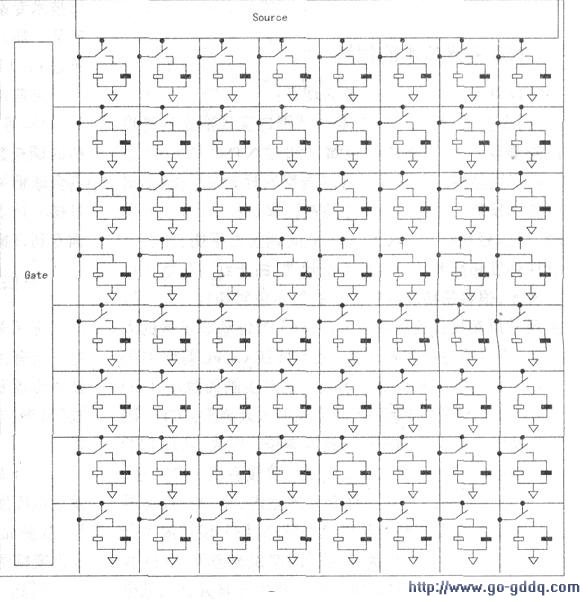

　　那么这个故障是怎么形成的呢？这里我们就要提及行列驱动电路的作用：列驱动电路又叫“信号驱动极”，连接着液晶屏内部TFT的S极，主要是把逻辑板送来的列控制信号和图像数据信号，经过取样、存储、极性变换最终形成驱动S电极工作的控制信号，然后送往驱动脉冲线上；行驱动电路又叫“门极”，是连接液晶屏内部TFT控制G极的透明电极线。它是在逻辑板的控制下，把行驱动脉冲逐个加到行电极上，顺时针旋转，由上至下逐行驱动行电极，脉冲加到哪个电极，该电极这行就同时显示一行的像素信息，这样行驱动电路由上向下移动一个周期，即显示一场图像。行列驱动原理示意图见上图。

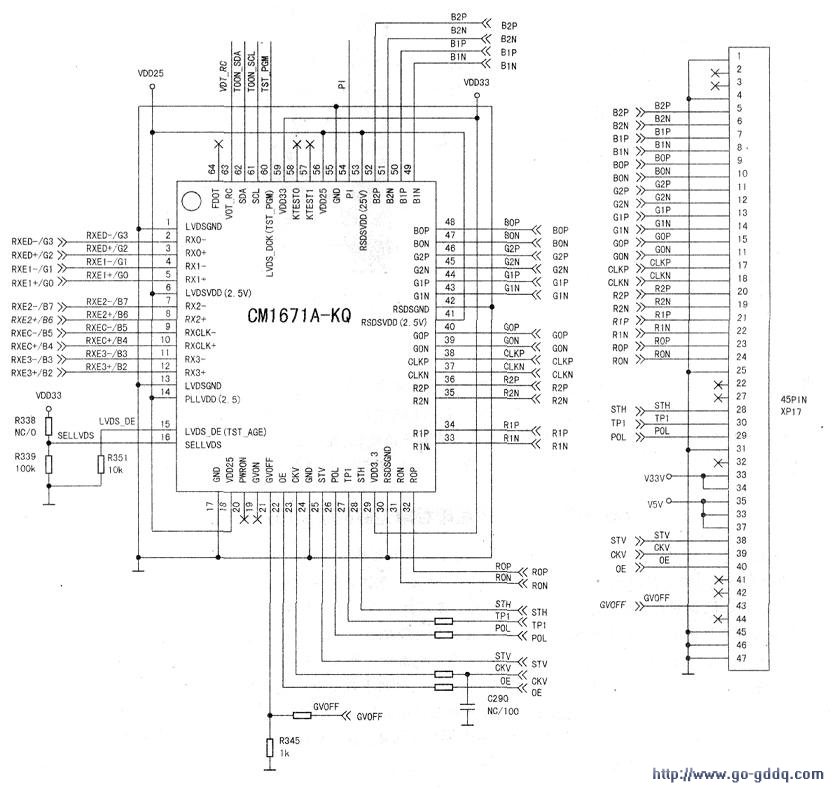

　　我们知道了行列驱动电路的作用，也就不难理解这个故障的成因了。从图像格式变换处理部分原理（见下图）中可以看到，N24的(47)、(48)脚是蓝色差分信号的输出脚。由于(48)脚脱焊，也就丢失了部分蓝色差分信号，但是因其他差分信号和行列驱动信号正常，所以在驱动脉冲加到列电极上时，缺少的只是部分蓝色像素信号，致使屏内部TFT的导通对屏电容充电电压不足，从而使液晶分子的偏转角度减小，在屏幕上形成一个蓝色暗带。

　　初看这个故障的确是很难判断问题所在，但是在看完整个维修过程后，细细思量发现，其实这个故障也给了我们一个触类旁通的启示：当遇到屏出现垂直彩带、黑带、竖：线类的问题时，不再觉得是难以判断了。
