海信TLM26V68液晶彩电亮度高图像拖尾
来源:本站整理  作者:佚名  2011-10-31 12:39:35

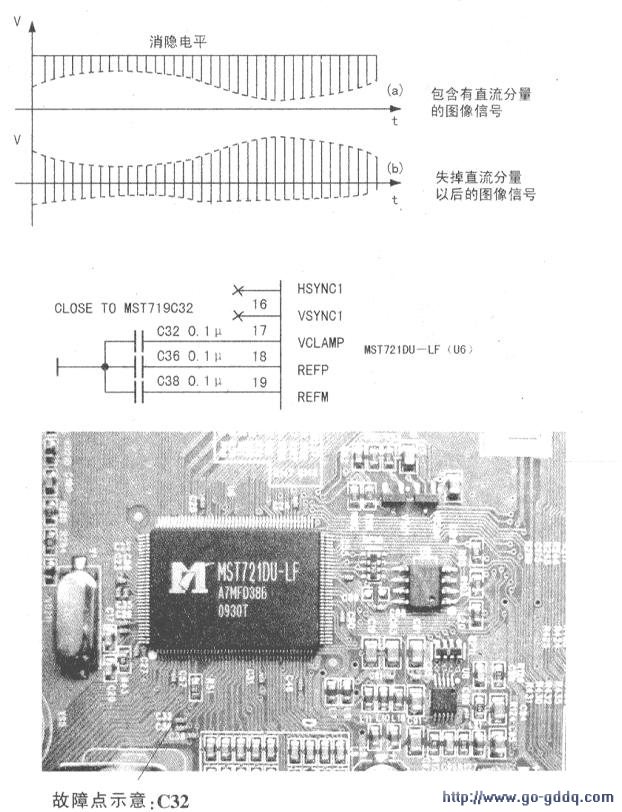

  开机,检查该机伴音正常,但图像因亮度过高有严重拖尾现象。再仔细观察画面,图像的色彩和色调均正常,由此怀疑是信号处理电路出现问题。因为图像信号包含被摄景物中的背景、彩色细节,运动状态等,而背景亮度的变化常常是缓慢变化,反映为图像信号的最低频率成分,接近零频率而称为直流分量。但是在电视电路中.不可能全部采用直流放大.而是多采用交流耦合放大器.这样直流分量就丢失了.使电视图像的背景产生了失真。由于电视信号的特点是单极性的.以反映图像中不同亮度的信号电平为基础.相对于地单方向变化.因此.只要把经交流放大器后产生的随图像内容而变化的消隐电平.钳位在一个固定电平上,便可恢复原来图像信号的直流成分,所以在视频通道中都设有一个钳位电路来恢复这个直流分量。如果该电路出现故障.那么就必然会导致信号处理电路失控,引起亮度信号异常(见上图)。根据这个分析查看图纸,发现U6(17)脚为钳位信号滤波端(相关电路见上图,实物见下图),当检测该脚外接滤波电容C32时,发现该电容呈短路状态,更换后故障排除。
