该机二次开机后马上自动关机，蓝色指示灯亮一下之后熄灭，+B电压回落到待机状态，期间行、场偏转线圈上均短暂出现交流电压。

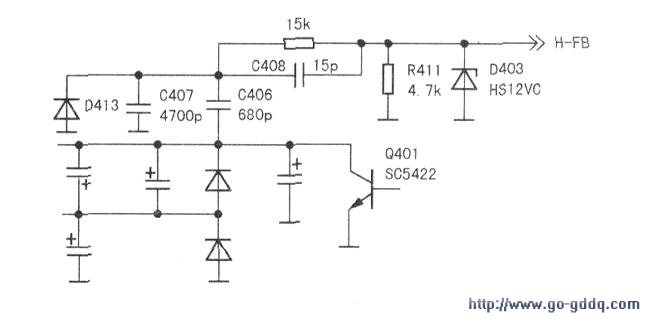

　　测量开关电源输出+B电压并无过高现象，接着按上例思路测量保护信号(DD43、DD38、DD37负极的电压)，电压始终为ov，说明本例故障与例2不同，不属于场输出或ABL、枕校电路故障引发的保护。但根据故障特征，感觉很像是CPU启动了保护性关机。查阅电路图，未发现行输出过压、过流保护电路，这似乎不合理，因为行输出电路异常是最需要及时保护的，其他机型由于行输出电路故障造成保护的情况也很多，因此推断该机应该有隐秘的行保护。大凡保护必有检测信号，但该机电路图显示，行输出部分到数字板的信息反馈只有ABL信号和行反馈脉冲。其中行反馈脉冲H-FB是由行管Q401集电极逆程脉冲通过C406、C407分压产生的，如下图所示。经验说明，这种分压电路的故障率是比较高的，且故障现象往往花样百出、稀奇古怪，于是动手检查该机H-FB电路，结果查得D413击穿，更换后试机，工作完全正常；怀疑D 413击穿是C406漏电所致，故将C406也换新。

　　经过反复试验，该机行反馈脉冲H-FB无论开路或对地短路，均可造成开机后马上关机。电路图显示，行反馈脉冲H-FB直接通到TB1306的H-FB端，该脚并无特殊标记。由此推想，之所以在H- FB丢失情况下形成保护关机现象，是软件设计的结果，开机后CPU经过I2C总线检测到行振荡电路无H-FB信号送入时，便执行关机程序。
