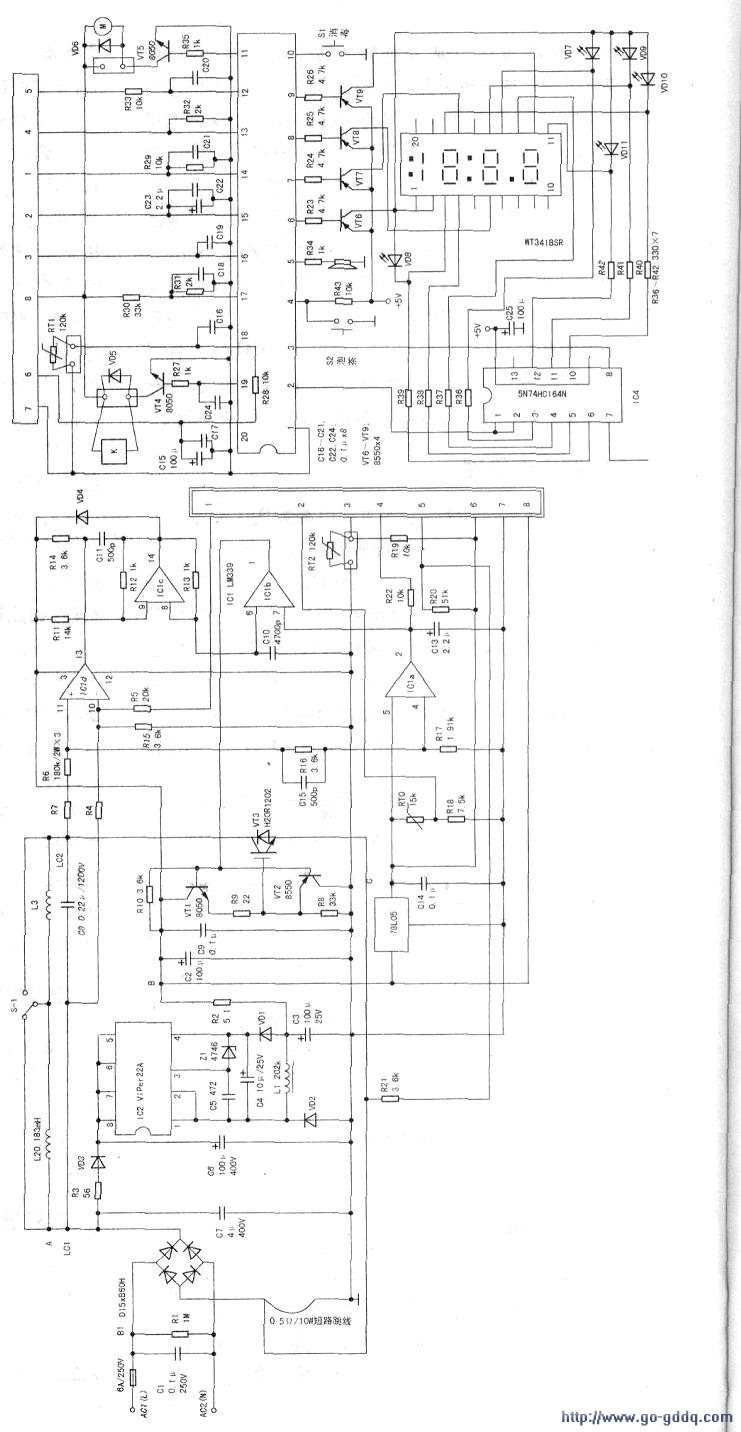

开壳检查，发现电源保险丝已烧断，靠保险管处的一整流桥“一”极短跳线烧断一截，IGBT管H20R1202也击穿(电路见下图)。据顾客反映，该机是泡茶水漫到机内烧坏。

　　更换损坏元件，并用吹风机把线路板吹干，又发现同步推动电路的三极管8050与8550水渍较多，用万用表二极管挡测已击穿短路，R9(22Ω)烧断路。找来同型号管及电阻连同LM339换之。上电试机，一上电机内就冒烟，检修R3(56Ω)烧焦，电源集成块VIPer22A已对地击穿。买新的VIPer22A及56Ω／2W电阻换之，再次试机，一上电机内又冒烟，这次因有心里准备，快速断电。测R3(56Ω)虽未烧断但已焦皮，怀疑负载还有短路。于是把底板与面板相连的接插件都拔掉，测得18V与5v，上电R3仍冒烟，更换78L05依旧冒烟。用排除法把18V负载逐一断路，当把VT18050中间C极脱离线路板时，18V电压恢复正常。难道是刚换的VT1 8050再次击穿？把8050焊下则正常，再测到VT28550也正常。后想起同型号的三极管与原三极管引脚顺序不一样的说法（原三极管8050、8550三个引脚的中间是基极，而此次购买的8550中间是集电极），把买来的管b、c、e三极用万能表hFE挡确认后，按线路板上b、c、e位置安装。上电试机，终于听到熟悉的“嘀……”的检锅声，同时，面板指示灯亮。以为大功告成，不料加热盘放锅加水，电表显示电流在OA与18A间跳变，继续加热，且听见不断有“嘀”的检锅声，但指示灯正常。难道是检锅电路出了问题？查MCU芯片(IC3)(12)脚为0.33V，确实为检锅电路故障。检测该电路相连的R20(51kΩ)正常，R21( 3.6kΩ)正常，接着用一根导线更换保险管处烧断一截的“短跳线”（φ0.5mmx33mm），不加热，找来φ0.5mm X33lnm的短跳线换后试机，仍不加热，修理陷入困境。

　　查阅有关资料：短跳线待机时+5v电源地与高压整流桥“一”端之间有0.021v电压差，当电磁灶炉面上方有符合要求锅具时，这条跳线上压降达0.328V，看来该跳线应该有一定的阻值。查看风扇工作电压为18V．电流为0.2A．而IGBT管的工作电流是直接取自整流桥“一”端，并不通过该跳线，也就是说，该跳线供应风扇18V、15V、LM339及MCU电路板的工作电流应为0.2A以上。根据R=V/I=0.021V/0.2A=0.105Ω，于是找来0.22Ω/2W电阻代替该跳线，试机，依旧不加热。但此时，待机测+5V电源地端与高压整流桥“一”端之间的电压已有0.002V（用胜利牌VC8POD数字万用表2V挡测得）。如果该机待机电压为0.021V，那么相同的待机电流该电阻应为10倍（2Ω左右）。

　　找来2.2Ω,/2W电阻换之，果然不再一直检锅，锅内有热气上腾，但好景不长，不一会儿便闻到烧焦味，面板显示E2不加热。开壳，查2.2Ω/2W已烧断。是不是电阻值太大，压降太大造成功率不够呢？遂把阻值改为0.47Ω/2W。长时间的加热，正常工作电流为3.6A—4A/1000W．此时测+5V地端VT2 e极到高压整流桥“一”极间电压再降为0.005v．正常工作电压为1.6V。试机一会，再摸0.47Ω／2W还是太烫手。最后取o.5Ω/1OW水泥电阻，水泥电阻体积大，且发热大，用两条加长线焊接原“跳线”焊点，把引线两头焊好。将o.5Ω/10W水泥电阻用热熔胶固定于风扇外沿，以利排热。

　　上电试机，上锅，认锅加热正常，把锅从加热面板取走也能自动停止加热。至此，故障排除。
