（1）电源电路

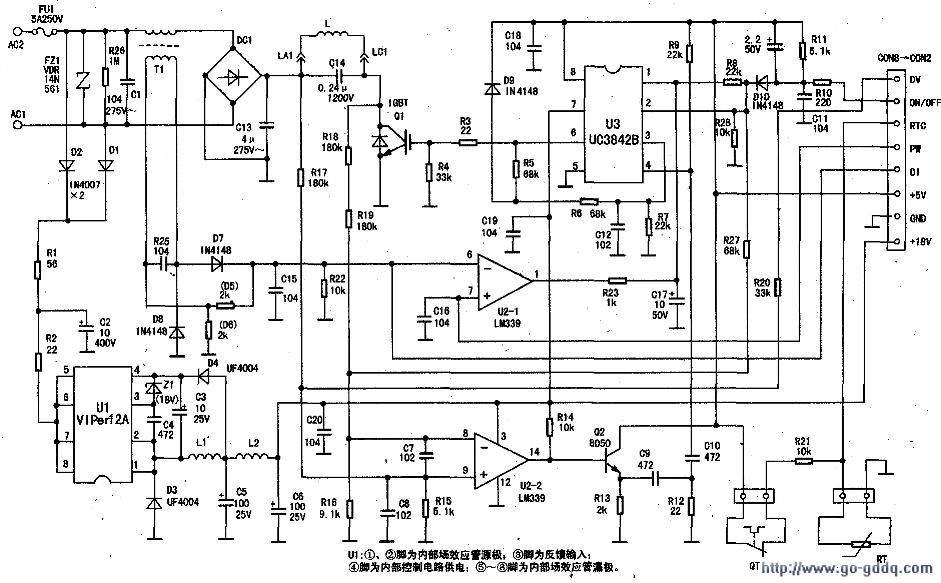

    根据实物绘出该机电路原理图，附图为主板电路。该机供给加热线盘及IGBT管的300V直流电压的整流电路与常见的电磁炉电路无多大差别。此处不再赘述。220V交流电压除了为IGBT管提供工作电压外，还经D1、D2与整流桥堆DC1中的两个整流臂组成桥式整流电路，经R1、R2限流，C2滤波后供给U1（VIPer12A）。

　　VIPerl2A是一块开关电源专用芯片，在本机电路中将VIPer12A接成串联型开关电路形式，其中D3为续流二极管，开关电源输出18V直流电压经C5、L2、C6滤波后作为整机控制电路的低压供电电源。

　　（2）加热脉冲产生电路

    此电路以U3（UC3842）为核心。它是电流模式类开关电源专用PWM控制芯片。

　　当UC3842⑦脚加上18V直流电压后，其内部电路开始工作，⑧脚输出5V基准电压，该电压经R9、R12对C10充电，U3④脚电压上升形成锯齿波电压的正程部分。当C10两端电压充电到2.8V时，U3⑥脚输出高电平加热脉冲，经R3、R4加至Q1的G极，Q1导通。

　　U3⑥脚输出的高电平加热脉冲还经R5、D9钳位，R6、R7分压后对C12进行充电。当C12电压被充至1v时，U3⑥脚降为低电位，加热脉冲结束，Q1截止。

　　（3）主加热回路及同步电路

     主加热同路由加热线盘L、IGBT管Q1、谐振电容C14组成；同步电路由U2-2、Q2及其周边元件组成。当有加热脉冲到达Q1的G极时，Q1导通，其c极电压下降，300V直流电压经L、Q1流通。此时，L两端产生左正右负的感应电压，该电压经分压电路R15～R19分压后加至U2-2输入端，使其⑨脚电压大于⑧脚电压。在静止状态，电路设计使U2-2的⑧脚电压略低于⑨脚电压，⑩脚输出高电位，Q2导通，C9左端被充电至接近5V电压，右端为低电位。Q1导通后c极电压下降，不会改变U2-2原来的工作状态。

　　在U3⑥脚输出的加热脉冲结束后，Q1截止，由于电感中的电流不能突变。流经L的电流向C14充电，同时，L两端产生的感应电压极性反向，变为左负右正。这一电压经分压电路后使U2-2的⑨脚电压小于⑧脚电压，14脚为低电位，Q2截止，C9两端所充电压经R12、R13放电。随着L中电流对C14的充电，C14两端电压逐渐上升。当C14两端被充至电压最高时，即为Q1逆程峰值电压的最高值。

　　随后，C14反过来对L放电，当C14两端放电至电压最低时，L中的放电电流最大。此后，L两端感应电压极性又发生翻转，即变为左正右负，该电压促使L中的电流经C13、Q1中的二极管流通。这一时段L两端左正右负的感应电压作用到U2-2，使其⑨脚电压大于⑧脚电压，14脚恢复为高电位状态，Q2导通，其e极为高电位，5V电压又开始对C9进行充电。由于电容两端电压不能突变，在Q2导通瞬间，R极高电压经C9左端耦合到右端，又经C10耦合到U3④脚。于是，U3内部振荡器输出正脉冲至或非门。如上所述，在振荡器输出的正脉冲下降沿U3⑥脚输出加热脉冲，Q1重新进入导通状态。由于同步电路的存在，使Q1在反峰电压过零后U3才输出加热脉冲，保证Q1工作的安全。

　　（4）电流检测及火力控制

    在整流滤波电容前端设置了一个电流互感器T1，其次级输出电压的高低间接反映了流过IGBT管的电流大小。T1次级输出的交流电压经。D5～D8整流（D5、D6印板上标注为二极管符号，实际安装为2kΩ电阻）后加至U2-1的⑥脚，U2-1的⑦脚加有由控制板送来的火力控制信号。当U2-1⑥脚电压小于⑦脚电压时，①脚输出高电平，U3内部比较器C2受U3③脚电压控制。在Q1导通电流增大时，U2-1⑥脚电压也随着上升，当其电压达到并超过⑦脚电压时，①脚跳变为低电位，U3内部比较器C2反相输入端电位下降，U3⑥脚下降为低电位。

　　关闭加热脉冲的输出。显然，U2-1⑦脚电压高低决定了电磁炉火力的大小。
