由故障现象可以初步判断故障在主芯片与DDR之间，因为在开机时CPU要和DDR进行数据通信，DDR在读写数据时需要锁定数据地址，而行地址的选通是由RAS控制，列地址的选通是由CAS决定。如果主芯片在对DDR进行读写操作时列地址无法确定，就会造成数据读写错误，从而形成花屏故障。

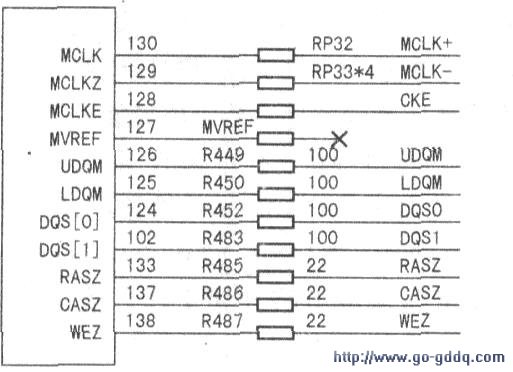

　　对此，首先检查DDR与主芯片之间的连通性。将DDR拆下，检查每个引脚与主芯片之间的连通性，发现U12DDR的(22)脚（CAS列地址选通脉冲）对地阻值异常．检查发现电阻R486开路（见下图），导致主芯片在读取DDR数据时，列地址选通信号丢失无法准确读取数据，造成数据错乱形成花屏（满屏竖条）故障，更换R486后故障排除。
