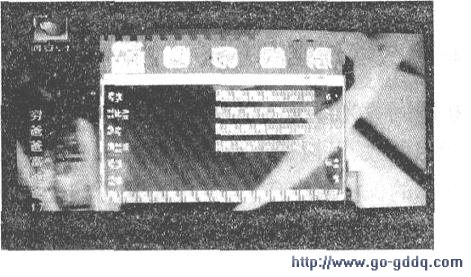

故障现象图见下图。图像基本正常，但是有垂直点状干扰，菜单可以显示，只是缺失笔画，很显然是CPU与帧存储器间的数据通讯出问题了。

　　因为视频信号经模数转换成数字信号后，会通过行存储器和场存储器的缓存，完成对采样图像的场频调整、信号加权以及数字信号处理，以实现视频信号的转换和图像的数字化处理。

　　这个经过模数转换的数字信号在CPU的控制下送入存储器缓存。通过数据的内插方法进行数据扩展，即相邻行之间的数据按照一定的算法加权，得到内插行的数据，或者相邻场帧数据经过加权实现内插帧的数据。CPU再以适当的速率读取处理后的数据，就可以实现倍行频／倍场频的扫描。

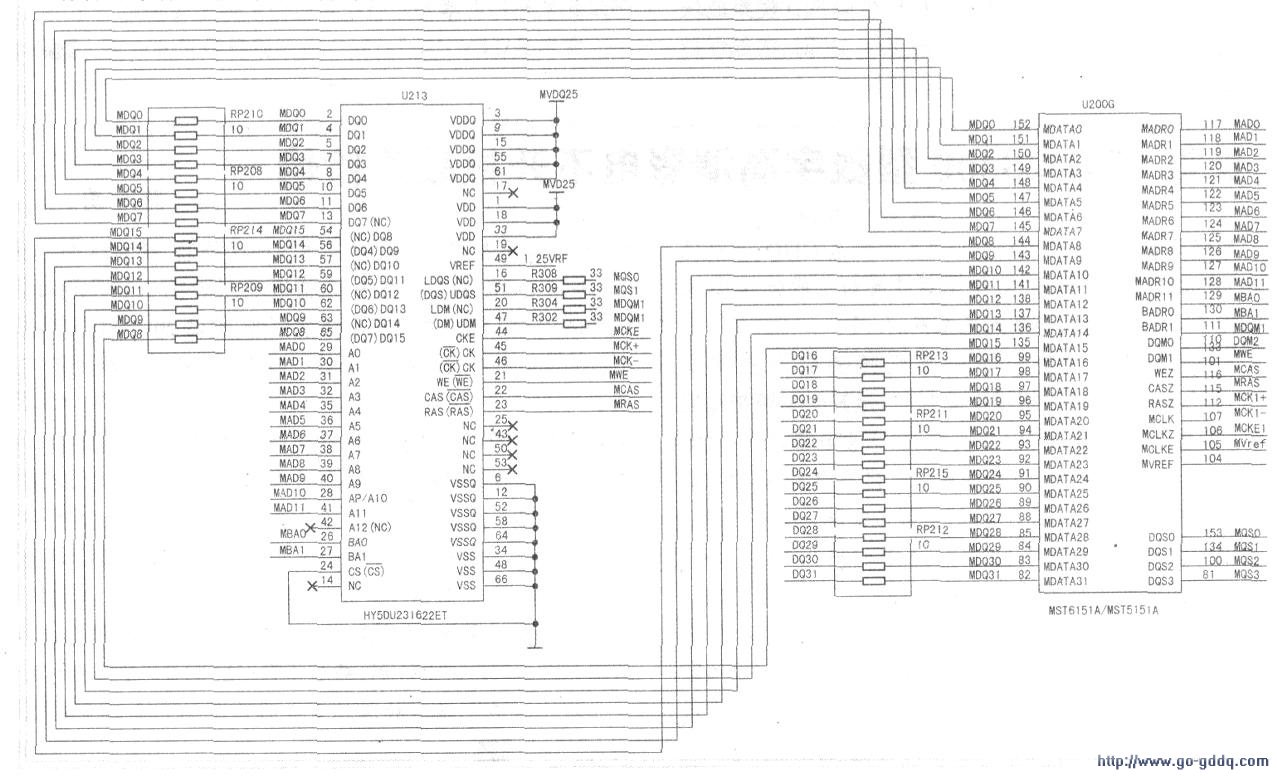

　　从上面的信号处理流程上看，如果CPU与缓存之间的数据写入或读出过程中出现部分数据丢失，就会出现这个现象。对此，首先检查DDR与主芯片之间的连通性。将DDR拆下，检查每个引脚与主芯片之间的连通性，发现U213(4)脚对地阻值异常，检查发现RP210排阻一脚脱焊（相关电路见下图），重新补焊后故障排除。
