此机开机5秒～10秒左右电源保护，此时用遥控也不能开机，图像亮度越高保护越快，而在无信号屏保状态下不保护。

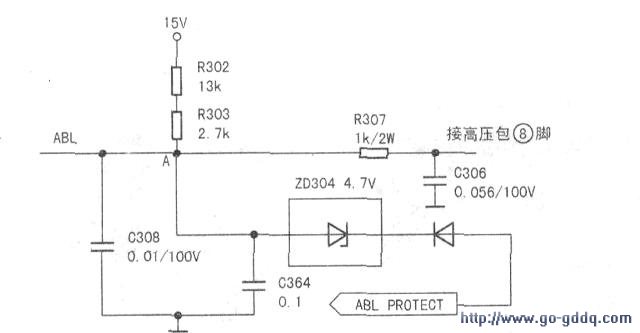

　　初步判断可能是ABL电路或X射线电路误动作。测量见上图)A点电压由不保护状态下的11.9V降到6.9V时电源保护，进入待机状态。为稳妥起见，决定先断开ABL保护电路。断开电阻R639(见下图)，故障依旧。从测量的A点电压和断开R639后的现象看，ABL电路没有问题。担心x射线电路动作，测量TDA9116(25)脚电压由不保护状态下的11.4V降到8.8v时电源保护，进入待机状态，表明X射线保护也没有动作。既然ABL电路和x射线电路都没有动作，就可能是显像管电路或显像管及行电路过流或电源电路存在问题。测量显像管三枪阴极电压由不保护状态下的166V降到144V时电源保护，进入待机状态，此电压变化应该在运行范围内，故排除了显像管电路或显像管存在问题的可能，于是将问题压缩到了行电路和电源电路。断开R301，串入电流表开机，行电流由不保护状态下的390mA上升到550mA左右时，电源保护，进入待机状态，此电压范围也在正常范围内。绕了一大圈又回到电源，遂静下心来分析该机的保护电路。

　　康佳29T83HT彩电设计了完善的保护电路，其电源电路具有过流、过压保护，以及ABL和x射线保护电路，此外，总线的数据异常亦可以导致CPU发出保护指令并关闭电源，以免故障扩大（该机x射线保护就是通过TDA9116的总线通知CPU发出保护指令的）。至于由STR-W6756组成的开关电源的强电侧具有欠压、过流及超温保护功能，这里不再赘述。

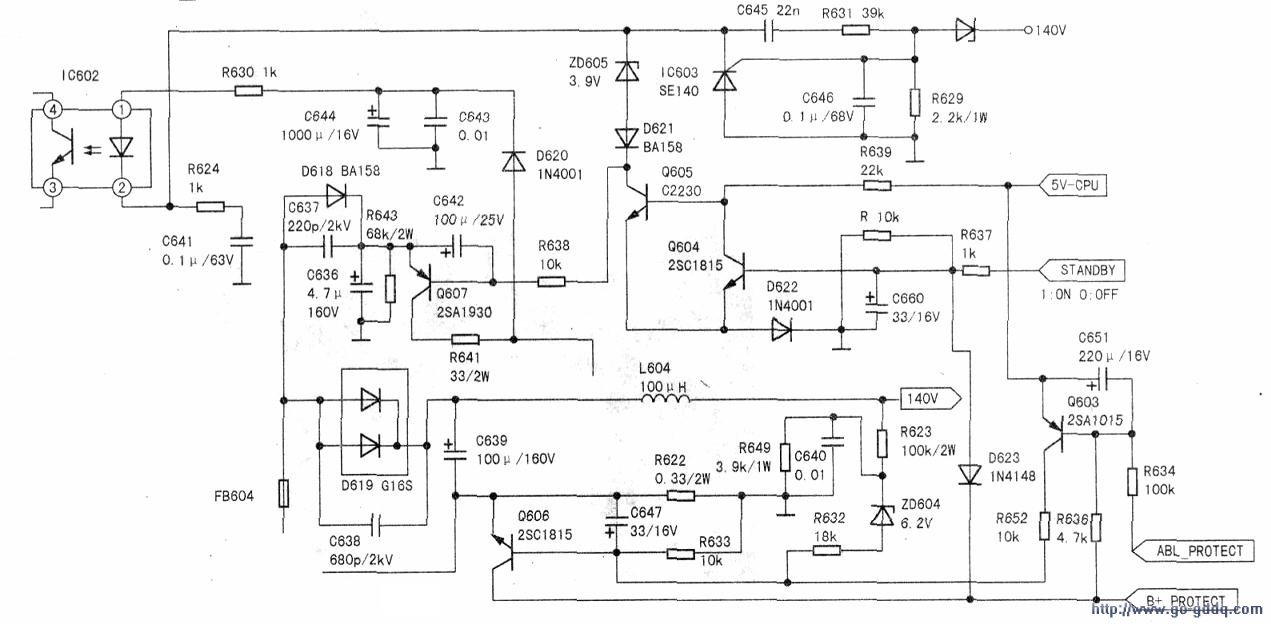

　　下面重点讲讲该机低压侧电源保护电路（见下图）。下图中．Q603、Q606组成模拟可控硅电路。假设某种原因导致ABL电路动作，势必造成图1中ZD304反向击穿导通，从而触发Q603、Q606组成的模拟可控硅电路动作，导致D623、Q604、Q605、Q607、D621、ZD605同时导通，使电源进入待机状态并锁存该状态，只有完全关闭电源开关才能解除该保护，其作用等同于CPU发出待机指令。

　　通过分析，觉得还是应该先测量一下Q604基极，这是区分“谁”发出待机信号的关键测试点。如果保护时Q604的基极是低电平，表明是CPU发出了保护指令，否则就是ABL电路动作。实际上，用遥控器进入待机状态时，Q604基极电压是由1.7V降到0.3V，而自动保护时，测量Q604基极由1.7V仅下降到0.8v，表明此保护信号并非CPU发出，很可能是模拟可控硅电路误动作，决定焊下Q604。但焊下Q604后却出现了一个更迷茫的故障，开机5秒～10秒后，电源不是保护关机，而是发出严重的“吱吱”声，同时整个光栅闪动，甚至蓝屏，+B电压下降到130V左右，如果不关机，光栅就这样一直重复闪动，+B也在130V~140V左右之间反复波动。难道是+B上的负载过重导致+B严重下降？复测行电流并没有因+B的下降而上升，行没有过流情况。问题集中在开关电源稳压回路上，可能是某种原因导致稳压回路受到干扰，进而引起+B不稳定。决定先断开D623后再断开Q605。没想到断开D623 一切都稳定了，只要恢复D623故障就复发，看来故障元件就隐藏在+B形成电路及+B保护电路里。+B形成和保护电路元件包括D619、C639、L604、R649、R623、ZD604、R632、R633、Q606、R622、C467。测Q606集电极在1.1V～4.3V之间波动，发射极也在142mV~0.5V之间波动。经分析，最大可疑元件应该是R622( 0.33Ω/2W)这只大功率电阻。更换该电阻后，故障彻底排除。

　　维修提示：此故障是因电阻R622不稳定，当行电流增大后流过R622的电流增大，以致R622形成恶性循环，不仅影响+B的稳定，还导致保护电路误动作。

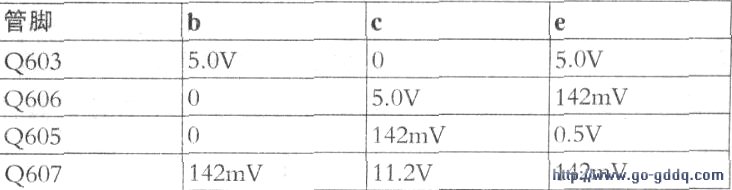

　　下表是该开关电源中保护电路各三极管正常时的工作电压（用胜利VC97数字万用表测得）。
