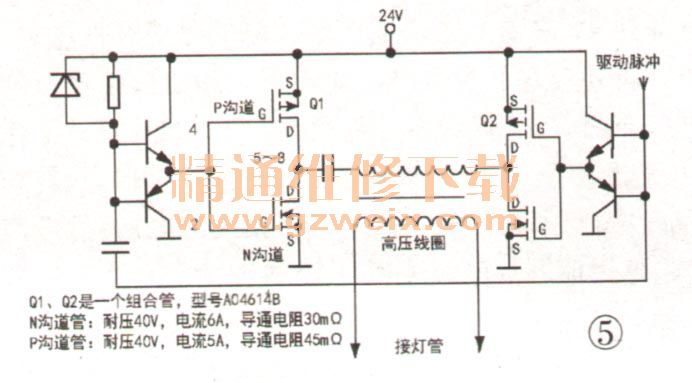

一台三洋LCD-40CA610T液晶电视，故障现象是有声无光，经查背光板上24V保险丝已烧断，高压电路中一个组合芯片的P沟道和N沟道管全击穿，另两个组合芯片一个N沟道管损坏，一个P沟道管损坏，该机背光板型号是SSI-400-14A01（详细线路请参见《家龟维修》2015年第6期17页），图5是高压输出部分的简图，Q2和Q1是N沟道和P沟道场效应组合芯片（一共有2组，一组由3个组合芯片并联，一组由4个组合芯片并联），两个组合芯片（4个功率管）组成一个全桥逆变电路。引起功率管烧坏的原因很多，大致有以下4种情况：一是高压线圈有短路；二是控制芯片或驱动电路有问题；三是供电电压过高或滤波电容失效；四是功率管本身问题。首先要观察高压线圈的外观和颜色是否有异样，接着再比较一下各个高压绕组的直流电阻，如果相差过大（10％以上），可以怀疑高压线圈有短路。高压线圈轻微短路有时背光还能点亮，但会导致功率管功耗增加，工作时间稍长要损坏功率管。

    对于上电瞬间就烧坏功率管的故障，可以先拆下所有功率管，上电时监测全桥4个功率管的G极和S极间（不是G和地之间）的波形，应有10V左右的激励波形。用万用表直流挡也可以观察到有一个电压（因保护电路的作用，该激励波形或直流电压会很快消失）。将损坏的功率管更换后，在24V供电端串联一个3.3Ω/10W的限流电阻，不接灯管，上电时监测电阻两端的电压，正常时电压降并不大（约0.8V-1V），但由于没接灯管，芯片只在上电时工作1秒左右，如果高压线圈严重短路则流过高压线圈的电流必然增大，由于有限流电阻的存在，供电电压会大幅度下降，背光芯片会停止工作，这时候可以用另一半没有工作的高压线圈替换有疑问的高压线圈，如果替换某个线圈后电流变小了，说明这个线圈短路。
    另外，可用万用表电阻挡测4个功率管的G、S极正反向电阻，正常时两个N沟道功率管阻值是一样的，两个P沟道功率管阻值也是一样的。
    该背光板功率管是8脚贴片的A04614B。A04614和A04614A导通电阻稍大一些，可以代换，P2204（ N沟道40V、10A、22mΩ，P沟道40V7A33mΩ）指标优于A04614B且带散热片，脚距稍微扳动一点就可以安装，也是代换的首选。如果没有N沟道和P沟道组合管，可以选用参数合适的单个功率管进行代换，如A04484（ N沟道，40V、10A、10mΩ）和A04485（P沟道，40V、10A、15mΩ），以及P2804（N沟道，40V、10A、28mΩ）和P4404（P沟道，40V、7A、44mΩ）。
