该机电路很复杂，整机主要工作部位共用18只集成电路，电源块采用的是5Q1265RF，行场小信号集成电路是TDA9332。

　　测电源已停振，查行管V403短路性损坏。摘下行管，测+Bl正常。详查行管的逆程电路、偏转电路基本正常；查行推动电路，未见脱焊现象，R210(3.9Ω/2W)行供电电阻也没有损坏，查后配的行管符合参数，不像是水货。

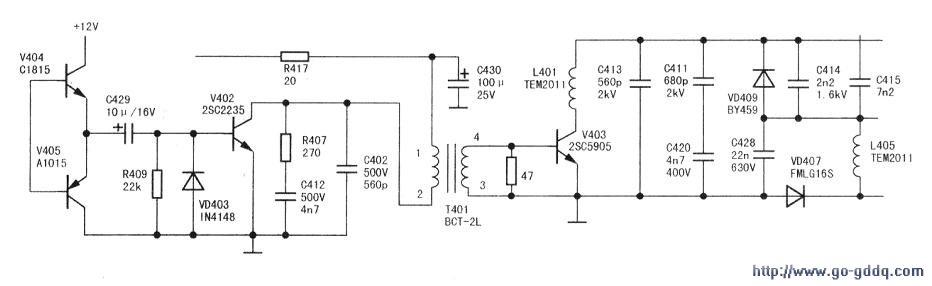

　　快速判断故障部位的有效办法，就是在行扫描电路中间切一刀，分段测试，让行推动电路独立工作。开机，测行推动管V402集电极电压、基极负压基本正常：测V402基极脉冲耦合电容C429正端电压是4V左右，稍长一点时间测试，发现该4V电压有轻微下降波动现象，正常应非常稳定，看来故障部位在C429之前。分析行脉冲激励信号跟随器V404、V405．也就是行脉冲激励管嫌疑最大。查V404，V405前修理员动过，换没换过不知，但是信号电压是由TDA9332(8)脚直流耦合到V404、V405的，所以不排除TDA9332电路有问题。首先，用万用表Rxio挡，在路测V404、V405直流电阻。测V404发射结正向电阻（凭经验，应该是llOΩ—150Ω）为180Ω，正常情况下不超过150Ω(排除是特殊管)：不抬表笔，继续测试，表针有向高阻值轻微摆动，有时一下上摆至200Ω，显然有问题，而V405正常，看来罪魁祸首可能是V404。将V404、V405摘下仔细测试，V404(C1815)发射结却稳定正常了，摘下V404后测该管电路上的电阻是稳定的。更换V404、V405，几分钟测试一下两管的工作电压，非常稳定。装上行管，开机一切正常。局部故障电路见下图。
