该机电源模块采用STR-F6656,行输出变压器是8-598-831-20特种规格,场扫描块是TDA8172(与LA78041相同),主要工作的是两大集成电路CXP750097,CXA2139S。
此机的故障初期表现为开机后很快自动关机,再开机或几次开机才能正常,后来就三无了。
该机待机指示灯闪亮,测+Bl(135V)电压稳定正常,测R615行供电保险电阻(0.56Ω/2W)烧断,行管Q511短路性损坏。拆下行管,换上R615保险电阻,测行推动管Q506集电极电压为78V左右(图纸标注是88.4V,普通机型行推动管供电如果是+Bl主电源供电,应该是+Bl的一半左右,行管没有工作时,该处电压偏离,这种机型标注的比普通机型高出18V左右,但以前没有实测过,不知正确与否),与图纸标注的差得不太多,此肘,行推动管基极负压不明显f图纸标注的是-1.2V,笔者认为是错误的),行管没有工作,Q506负压极低也算正常,暂且忽略。查未见有脱焊现象,初步看上去,行推动级疑点不太大。查行管的逆程电路、偏转电路,没有发现线索,行输出变压器又不能马上替换试机。因行管自然损坏比较多见,故先换行管一试。为保险起见,将R615换为0.56Ω/0.5W.再将电压表接在R615两端,监测+Bl变化,开机,仅几秒钟,+B1较快下降,出现细微“吱”一声响(不注意根本听不见).+Bl消失,测行管和R615同时烧毁,看来行电流相当大。保护电路还没有启动,故障究竟在行管前级还是行管后级呢?很难做出判断。

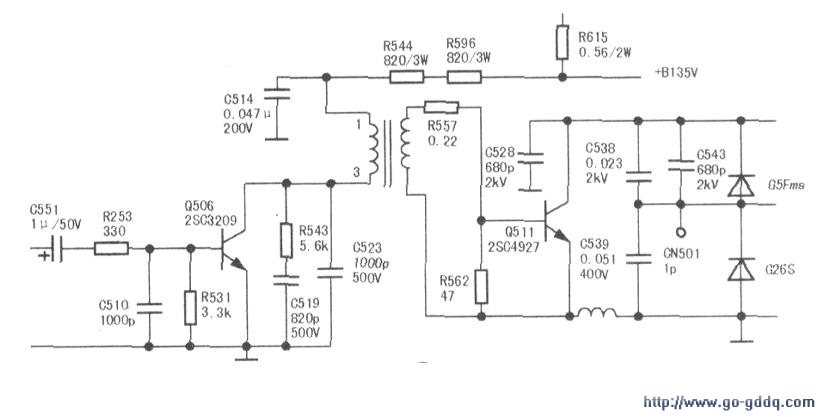

决定让行推动电路独立工作进行检测,拆下损坏的行管,换上R615,详细测试行推动管Q506集电极、基极电压,这次测Q506集电极电压更低了。关机,再开机,Q506集电极电压又回到78V左右且有上升现象,不稳定.Q506基极电压很低,表针摆动不明显,测行推动管基极脉冲耦合电容C551正端电压是5V,稳定,既然C551(lμF/50V)正端是5V,负端充电应该很明显,分析充电完毕后应立刻转为负压,但负压基本读不到数值,很微弱。取下行推动管细测,没问题。看来很可能是电解电容C551不良。拆下C551,测试容量够用,与正常的相比,只是充放电慢,有漏电电阻,干脆换新试试。换后,再测行推动管基极开机充电瞬间转为明显负压(表针惯性,无准确读数),对调表笔,电压是-0.4V左右(此时,行管没有上机),集电极电压约为98V,且稳定,认为故障可能已排除。换上行管,开机,图像正常出现,再测行推动管基极电压是-0.57V左右(指针表测,行推动管集电极至发射极漏电,多数基极电压升高),集电极电压为90V,行管基极负压为0.12V左右(图纸标注是-0.4V),不再烧行管,故障彻底排除。相关行推动局部电路见下图。
