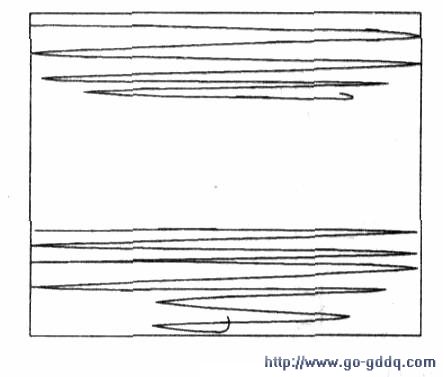

此机开机后屏幕上显示行振铃现象,如上图所示。上部下部出现间歇振荡干扰,中间正常,接着开关变压器有“吱吱”叫声.30s左右自动关机。

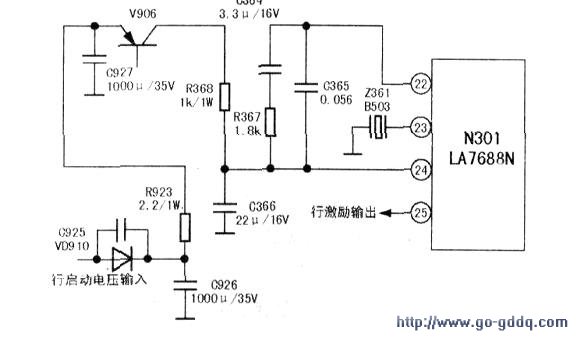

首先,对行变压器、行输出管及外围元件进行仔细检查、代换都没发现问题;进一步检查行场校正电路,也没有发现问题,陷入困境。分析故障是否来自行振荡自激形成间歇振荡波,检查集成块N301(LA7688N)相关电路如中图所示。用万用表测量(22)脚AFC滤波输出端,发现自激现象有所改善,怀疑外围元件有问题。
代换C364、C365.故障依旧。将C366拆下,图纸上标注为22μF/16V,实际用的是45μF/25V,测量容量有所下降。将其更新,自激现象彻底解决,但是仍然短时间自动关机。

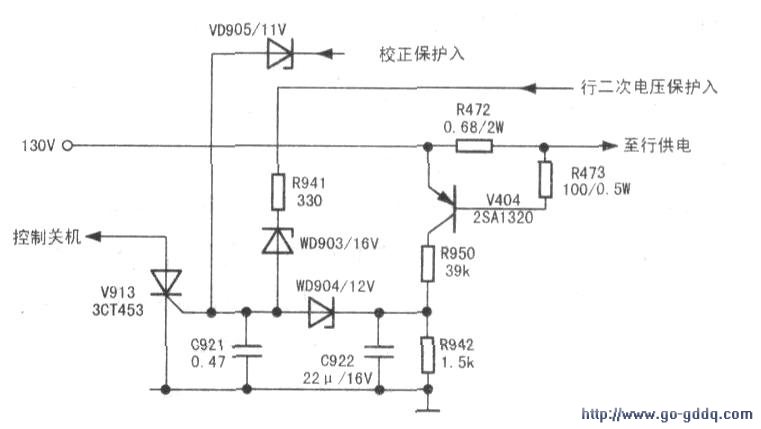

检查保护电路如下图所示,查三极管、可控硅及各稳压二极管都未发现问题,加电测量主电源保护电阻R47210.68Ω/2W)两端电压,由0.3V升到0.5v后自动关机。后检查R472电阻阻值已由0.68n已变成1.8Ω以上,且不稳定。更换R472后开机,电路恢复正常,复测R472两端电压在O.lV-0.3V之间变化。
分析该故障是由于R472阻值变大而且不稳定,电压超过定值后,使V404导通,通过WD904稳压管触发可控硅V913控制极,使可控硅导通,控制关机。
