打开后盖，发现保险已烧坏，说明故障由强短路引起。进一步检查开关电源场效应管STP7N802短路，用新管换上。电源集成块TEA1507P(8)脚电阻变黑烧坏，因无图纸不清楚其阻值是多少，根据电路加上一只0.5W/3.3Ω电阻。开机后有“嗒、嗒”响声，关机后检查是由消磁继电器反复吸合引起，说明电路仍有故障。为进一步弄清工作原理，照板绘电路如上图所示。

　　工作原理：此电路无启动电阻，接通电压，整流滤波后的直流250V～30OV电压经过开关变压器及保护电阻Rl到TEA1507P(8)脚，接通内部启动电源。从(1)脚输出电压给C1充电，达到12V左右，集成块启动。从(6)脚输出激励电压，控制场效应管STP7N802工作。(5)脚外接电阻RS和电容CS为软启动元件，(5)脚内的电流IS对cs充电（时间常数T=RS.CS），当CS在o.5v以上时，集成块内部IS被切断，软启动功能保证变换器初级峰值电流缓慢增加，防止发出“嗒、嗒”声。(4)脚为反馈电压输入端；(3)脚外接定时元件，可调整输入电压；(2)脚接地；(1)脚供电端，启动后由L2经1）二极管整流后，供TEA1507P自保供电。调整电压从190V取样，经TL431比较放大后，加入光耦EL817控制TEA1507P(3)脚稳定工作。

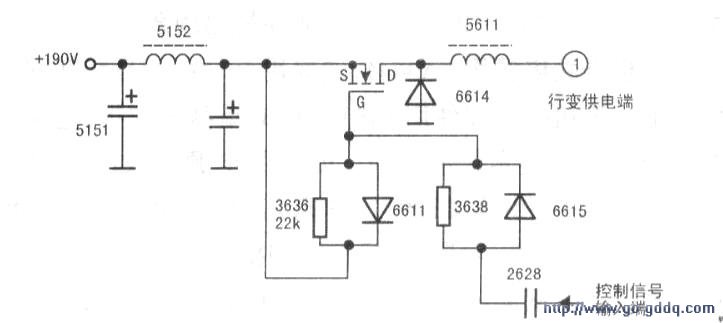

　　根据上图所示，首先检查RS、CS正常。更换集成块TEA1507P及光耦EL817无效。在加电中发现虽然“嗒、嗒”响，各组输出电压都能达到要求值。随着响声电压有20%左右的变化，灯丝亮，发现190V电压升高到200V以上。进一步测量行输出变压器，无二次输出电压，判断行不起振。测量主集成块SAA4849PS(20)脚行驱动输出电压，2V基本正常；测量行管供电端行输出变压器(1)脚，无电压。根据电路板绘制电路，如下图所示。从下图可以看出场效应管S极，190V电压正常，D极无电压，测量D极对地不短路。分析可能是管子损坏，拆下来，测量管子正常。拆管后，测电路板S极与G极间电阻值200Ω左右，判断6611二极管坏，拆下测量确已短路。由于原型号看不清，用4148二极管代换后开机恢复正常。分析由于二极管短路使G极无工作电压，场效应管截止所致，开机复测D极电压190V，试机两个小时工作正常。

　　现附上主集成块SAA4849PS各脚功能及实测电压列表，如下表所示，仅供参考．
