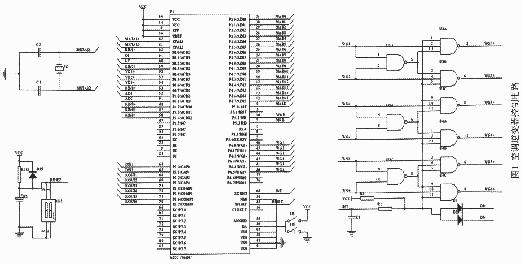

N87C196MC微处理器以及少量外围芯片构成本电源控制电路，十分简洁。单片机产生三相6路SPWM信号，同时完成输入电压、输出电压、输入电流等采样，检测保护，封锁SPWM脉冲信号，保护IGBT等功能。

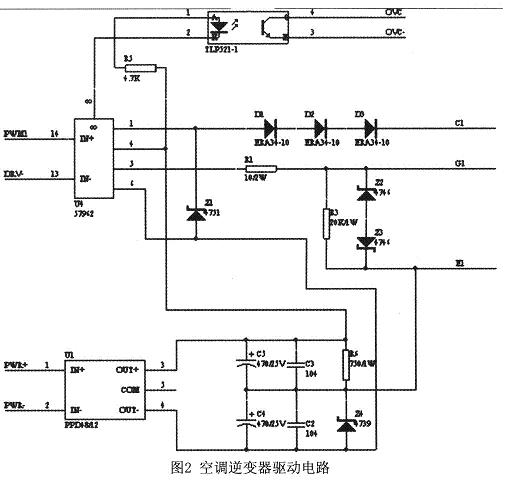

　　2．3 驱动电路

　　逆变器驱动电路采用日本三菱公司为驱动IGBT设计的专用集成电路M5 7962L，加少量外围元件构成。N87C196MC输出SPWM信号通过外围电路放大后直接给驱动模块，驱动模块直接驱动IGBT管，最大可驱动400AIGBT。当M57962L检测到IGBT管上C、E极电压高与8V，而且此时IGBT管开通时，持续时间大于2．5 μ s，则发出故障信号，同时封锁驱动波形，并且发出故障信号给N87C196MC，单片机产生EXTINT中断，封锁各路SPWM信号，高速关断IGBT。

　　3 软件设计

　　软件是整个控制系统的核心，所有的电路均为软件来服务，它决定逆变器的性能，如输出电压稳定度、输出谐波含量。

　　输出电压值、电流限流值均由瑞士LEM公司霍尔传感器来检测，经整理后给保护电路和N87C196MC，经N87C196MC片内A／D通道转换成数字量。输出电压给定值经运算作为稳压的依据。

　　4 实验结果及结论

　　按照上述电路制作了一台三相35kVA的空调电源。主要参数是输入为DC600V，三相输出380V／50Hz。取载波频率6kHz，无信号时间2．5 μ s。采用输出滤波(滤波电容50 μ F，电感O．6mH)后输出电压，用FLUKE电源分析仪测，总谐波含量3％，效率为97％。

　　实验表明，在研制空调逆变器过程中，采用了INTEL公司单片机N87C196MC后，整个控制电路只需加少量外围器件，结构紧凑，降低了成本，提高了可靠性。通过测试取得了比较理想的结果。同时，只需通过改变软件，该系统即可用于单相逆变电源，应用十分灵活，因此作者认为N87C196MC单片机在电机拖动控制领域有良好的实用价值。
