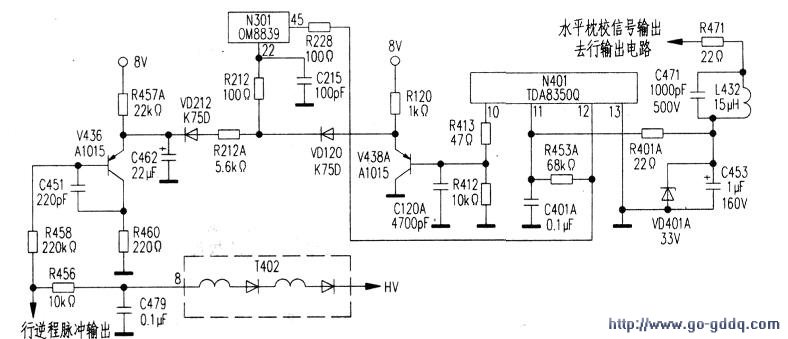

此机开机后出现黑屏故障，但开机时能听见显像管上有高压加至的“沙”声。该机心小信号处理芯片N301采用我国台湾生产的OM8839(对应TDA8843)．场输出块N401采用BTL输出，且具有枕校功能的TDA8350Q。该机心具有过压（含X射线过量）、过流（含显像管电子束过流）、场输出失常、黑电平检测失常等多项保护功能。由故障现象分析，该机的黑屏现象可能是保护电路动作所致。该机保护电路局部参见附图。由检修实践得知：如果是严重的过压、过流导致保护电路动作的话，N301的(40)脚（行激励脉冲输出端）将停止行激励脉冲输出，此时(40)脚电压由正常的0.6V升至1.2V左右，使行扫描输出电路停止工作，整机从而得到保护。如果是场输出电路失常或黑电平检测失常的话，多数情况是N30i的(40)脚有行激励脉冲输出，只是N301的(19)、(20)、(21)(B、C、R基色信号输出端)输出了消隐脉冲信号，此时(19)、(20)、(21)脚电压由正常的2.5V左右降至2V以下，从而使末级视放电路截止，导致出现黑屏现象。

　　为了确定故障是严重过流或过压导致(40)脚无行激励脉冲输出出现黑屏，还是场输出电路失常或黑电平检测失常导致末级视放截止而出现黑屏．决定先查N301的(40)脚电压。经查，(40)脚电压基本正常，看来问题在后者。查资料得知：

　　N301的(18)脚为黑电平检测输入端，如果黑电平检测电路失常，比如显像管异常、末级视放电路出现故障、检测回路开路或短路，将会使(18)脚电压由正常的6V左右下降至3V以下。N301(22)脚为束电流过大保护，场输出电路失常保护端子，正常情况下工作电压为3.3V~3.7V左右。如果是束电流过大，取样电阻R456压降将增大．V436因基极电压降低而导通，于是发射极电压降低，VD212导通，经R212、R212A将N301(22)脚电平拉低至3V以下，致使保护电路动作，令视放电路截止而出现黑屏。如果是场输出电路失常保护，场输出块TDA83sOQ(10)脚将由低电平升至高电平，使V438A因基极电压升高而截止，发射极由低电平升至高电平，使VD120导通，致使N301(22)脚龟压升至4V以上，导致保护电路动作，令视放截止而出现黑屏。为了确定是场输出电路失常还是黑电平检测电路失常导致黑屏，试先检查N301(22)脚电压，经查，(22)脚电压从开机瞬时的3.6V立即升至4.5V，显然黑屏故障系场输出电路失常所致，而导致场输出电路失常主要有下列因素：

　　(1)场输出偏转线圈或输出电路元件短路；(2)场偏转线圈或场输出电路主要元件开路（防止一条水平亮线灼伤显像管屏幕）；(3)场块的前置级16V供电或场输出级45V供电严重下降或丢失；(4)送人场块(1)、(2)脚的+、一场激励信号丢失或严重变形：(5)场输出(5)、(9)端子与供电端(4)、(8)脚间严重漏电或短路；(6)散热片过热（芯片内部温度超过150c）；(7)水平枕校信号输出端外接电路有元件短路或严重漏电；(8)超过场块内设的最高安全电平和最大安全电流门限值，比如场块内部设置了一种特殊的钳位检出电路，由(5)脚输出电压显示，当(5)脚电压低于7V时，(10)脚将会输出高电平；(9)场输出块本身损坏或不良；(lO)场输出块引脚焊点出现裂纹或虚焊。当然，场输出失常保护信号传输电路本身发生故障也会导致N301(22)脚电平异常而发生误保护。

　　根据上述检修思路，首先对场失常保护信号传输电路进行检测，结果没有发现异常。接下来又对场输出块引脚焊点进行了补焊，对场块外接的有关阻容及电感元件进行了检查，均正常。再测场输出块各脚电压，发现(11)脚（水平枕校激励电压输出端）电压几乎为零（正常18V左右）。断开该脚与外接电路，再测该脚对地(13)脚电阻也几乎为零，据此说明场输出块(11)脚内部枕校电路已经击穿，而高压极有可能是来自行输出电路，最大可能就是通场频抛物波，隔行频的电感IA32(15mH)局部短路或电容C471击穿（含严重漏电）。按照这一想法，首先检查了C471．发现正常，待焊下I432检查，发现内部的漆包线因过热而严重发黑，显然故障是它局部短路引起。由于一时购买不到LA32，只好将线拆下，重新浸漆、烘干、重绕后装回。另外，还发现限幅管VD401A击穿，将场块和VD401A更换后试机，故障排除。

　　顺便指出：除长虹外，国内还有不少厂家均采用了TDA8841/TDA8843机心，比如TCL王牌、康佳、海信、海尔等厂家，当遇到黑屏故障时，均可按上述思路进行检修。
