经直观检查未发现可疑痕迹，初步估计是高压逆变电路出故障，试换高压条仍不能显示，把疑点转移到驱动板上。

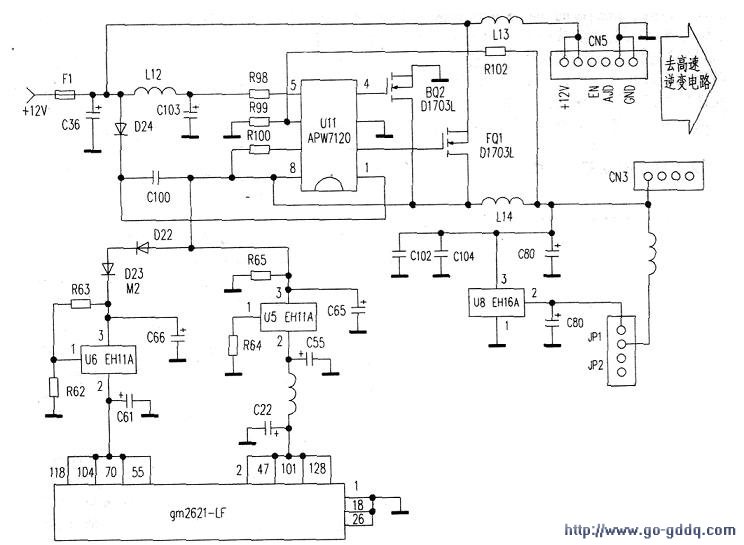

　　其相关的电路（如附图所示）。

　　连接12V适配器通电时，测量各个关键工作点电位，对U6(2)脚输出的电压(1.74V)产生怀疑。因U5与U6两只贴片lC型号同是EHIIA，从电路结构上看也基本相同，而U5的(2)脚却输出3.34V，为什么U6的(2)脚输出只是1.74V呢？怀疑U6损坏。

　　经查阅《电子报》今年第6期第4版《液晶显示器不开机故障分析与应急维修》一文。原文介绍：因EH13A损坏，对U4(gm2621-LF)供电失常而无法开机工作。该文给予指点使我得到启迪，应着手解决芯片gm2621-LF的供电问题。

　　故障相同，难道EH11A也真的损坏了不成，而EH11A与EH13A的功能又是否相同呢？经查资料获悉，这两块lC都是可调稳压元件。

　　会不会因外围元件出问题使U6输出电压过低，对U3供电不足所致？经对电路进一步仔细分析，U6是先通过D22和D23两只二极管降压，再由R63和R62分压作为U6(1)脚的参考电压，U6(2)脚输出电压高低是取决于输入端(3)脚的电压高低和参考端(1)脚的电位高低决定的，(1)、(3)脚的电位越高（低），(2)脚输出的电压就越高（低）。

　　弄明白原理后，为了安全，遂用一只阻值较大的(lOOkΩ)电阻先并接在R62两端，结果(2)脚的电压比原来降得更低了；而并接于R63两端一试，(2)脚的电压就上升了。这现象证明U6没坏，而是贴片电阻R63阻值变大，使(1)脚电位降低所致。最后选用一只51kΩ的电阻焊接在R63两端，(1)脚电位得到适当提高了，(2)脚输出电压上升到1.86V，液晶屏点亮了，机器恢复正常工作。

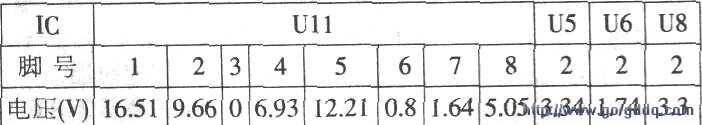

　　注：附表中的数据为DT9205N数字表所测。
