PMF-Ⅲ智能冲浪型足浴盆,不加热,按动能开关不起作用
来源:本站整理  作者:佚名  2011-12-17 06:56:22



  经检查发现,接加热器的温度保险熔断(IOA/70qC)。换新后,通电已能加热(注意:不加水试机时,通电时间要很短,否则会再次烧保险),但其他功能均无。查按键面板,发现有水浸过的痕迹,发光二极管和微动开关锈蚀。换新后,故障依旧。因按键板上插排接有220V电源和控制信号线,估计因受潮漏电,可能已造成控制电路损坏。拆下控制板,发现控制集成电路BA983P损坏坏。因购不到同型号集成电路,应要求改装一下电路,保持主要使用功能就可以了。

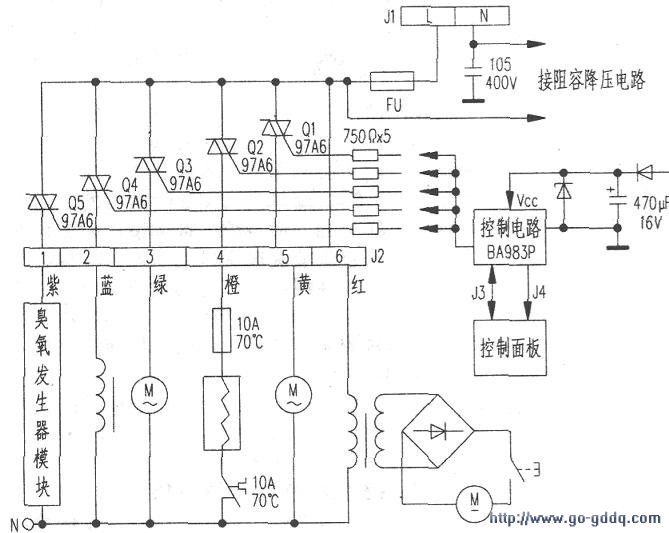

  由于该机无电路原理图,所以将有关控制电路作了简要的绘制,供改装时参考。上图为控制电路原理图。使用者接通电源后,由面板按钮发出指令信号,经J3排插(见图1)到控制电路,由BA983P发出控制信号,经有关电路到各晶闸管门极电阻,控制品闸管导通与截止,达到控制各部分功能电器,完成不同的使用功能。J4为各功能指示灯电路显示信号排插,用来显示电路运行状态。

  控制板上,插排JI为220V交流电源。J2插排分别接各被控电器。J3、J4插排接面板按钮和指示灯。控制板上5只双向晶闸管,分别控制各路电器的通断,起开关作用。J2排插输出部分接线为:(1)脚(紫线)接臭氧发生器模块;(2)脚(蓝线)接振动器线圈;(3)唧(绿线)接产生气泡的泡泡泵电机;(4)脚(橙线)接电加热器;(5)脚(黄线)接加热器管道循环水电泵电机;(6)脚(红线)为直通线,接足底按摩电机供电变压器(电机通断由单独的压力开关控制,各路电器均为交流220V供电)。J2排插的另一端电源线都接在公用端N线上。

  拔下J2插排线,将一根导线接在控制端的L线上,分别与各路控制颜色线相接.检查各路电器是否能正常工作。经测试,各路电器均能正常工作。

  根据足浴盆使用功能,准备用个开关,将被控电器分成两组,分别进行控制导通和关断。购XCD8-212N型开关,用于改装时使用(该开关为双组并列带指示灯船形开关)。将J2插头拔下,从插头上取下红线,直接与L线接通。黄线接加热器管道水泵电机,当加热器工作时,循环水从加热器上流过,带走热量。如果加热器加热时水泵不工作,可能会造成加热器过热损坏。所以将加热器和循环水泵共用一组开关,从插头取下黄线和橙线并在一起,接一组开关(如右图所示)。将另外三个颧色线接在一起,共用另一组开关,,在足浴盆电源引线右侧部位,内部有一定的空间可安放新开关。在此部位找一个合适的地方划线,开关孔高31mm,宽22mm,在画好线的方孔的四个角上,用电烙铁在塑料上沿着内框烫出四个孔,用美工刀沿画线割开,开好孔后稍作修整,将开关放入孔内检查开口是否合适。

  将所有新开关连接好引线,井在接开关部分接上专用的连接插片(插片部分用套管套好)。将所有连接引线从方孔中拉出;将足浴盆塑料底壳各个固定螺丝上好;将火线L两个插片接开关A端的两组开关插头上;将加热器、循环水泵电机引线接开关中间左插头;其他功能共用线接开关中间右插头。在开关N端的两个插头上接电源零线N。接好所有线,将开关推人孔内卡好。在足浴盆内装上水,便可以通电试机了。

  注意:未装水的足浴盆不可加热,否则,加热器干烧会损坏器件,或使固定加热板的塑料变形漏水,造成无法使用的后果。

  通过以上方法改装,用两只开关分别控制加热和其他功能,用户使用后,还比较满意。顺便提醒:改装后的足浴盆,注意不要在装有开关的一侧倒水,防止水流进开关造成事故。
