该型电磁炉连损两只IGBT管。初测证明机内有严重短路元件．造成保险管烧断。因此品牌的电磁炉为2003年的产品，控制电源应该用的是变压器降压，经整流后为单片机和风扇供电的。如果保险管完好时，用万用表测电源插头两端应有420Ω左右的电阻（变压器初级线圈的电阻）。开盖目测保险管内发黑，其他部位无炸裂、鼓包现象。

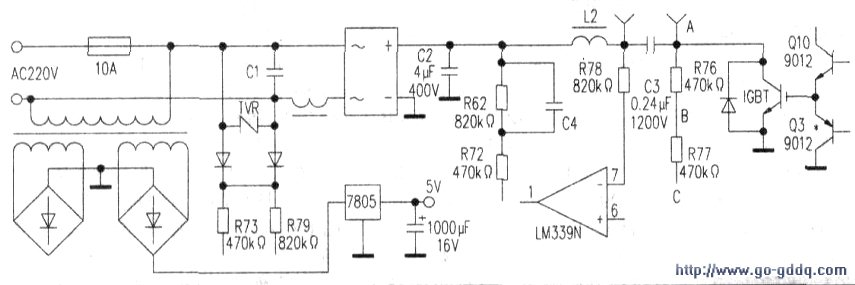

　　保险管烧断．首先要测全桥和场效应管（见附图）。用MF47-6型万用表测桥堆交流输入两端的阻值为0n（正常时应为420n左右）；测IGBT管三脚之间均成通路：而测C3(0.24μF/1200V)充放电正常．就换上一只GBJ2508C的桥堆，又用FCA25V120换下GT40Q323．装上一支10A的保险管，不上线盘开机，风扇转动，故认为故障排除。装上线盘开机，“砰”的一声爆响，看10A保险管内黑中央黄。复测桥堆、场效应管．均击穿短路。拆下损坏的元件，怀疑谐振电容有问题，用VC9806+数字表在路测其容量只有0.056μF．远小于0.24μF的容量。因手头没有0.24μF的电容，用0,27μF的MKPH电容换上，又换上一只桥堆和IGBT管，为保险起见，在交流输入端串人一只IOOW的灯泡，不上线盘通电，电源插头刚插入，灯泡一闪，空气开关跳闸。经查是桥堆短路（质量有问题）．用优质的D255BSO桥堆换下已坏的桥堆GBJ2508G（此种桥堆多次发生质量问题。同行检修时要注意检测，且通电试验的时间应长一些）。经查其他元件无异常眉再次通电，却开不了机。

　　拆下电路板，测其Q3(9012)的三脚巳成通路。010完好．A点与B点的电阻远小于470kΩ．B点与C点阻值为472kΩ，焊下R76实测为无穷大（03、R76的损坏应该与场效管的多次击穿有关系）。翻动电路板，又发现稳压集成块7805的一脚焊点有问题（进行补焊处理）．重新更换上查出故障的元件。经仔细检测其他元件无故障后，方才通电试机，“滴“的一声，按动开机键，加热正常。分别测其微挡为1.6A的电流：弱挡为1.9A；低挡为3.4A:中档为4.9A；高档为6.4A；调整火力挡为6.4A的最大电流，且各挡位电流稳定，至此修复成功。

　　小洁：此电磁炉故障的始发原因应该是谐振电容C3容量的减小频率发生变化而殃及桥堆和IGBT管，又因维修中的三次爆机而损坏了03和R76。此机有时不能开机、拍打一下炉身又能开机，是稳压集成块焊点有问题而不易发现。
