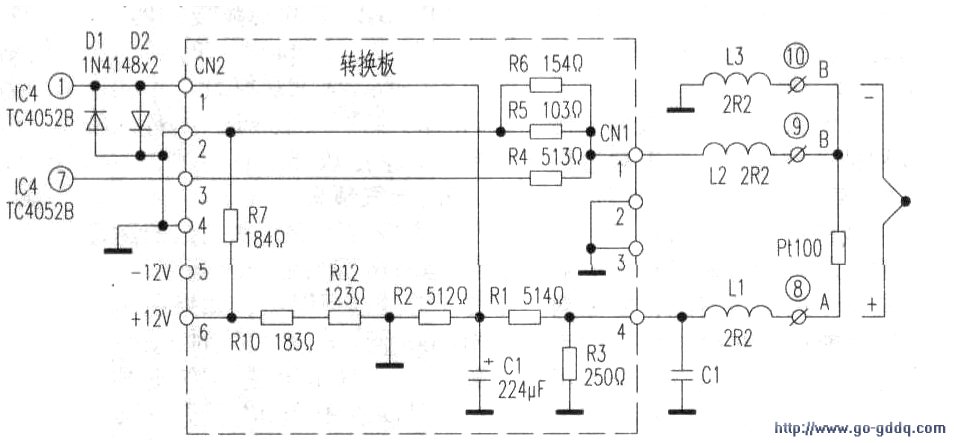

首先检查仪表输入端子未见松动和异常。从仪表可正常通电且数码管能够显示“零”数来看，说明仪表核心工作部分是正常的，问题很可能出在信号输入回路中。于是对该仪表信号输入回路进行检查并依信号流向绘出该部分电路图，参见附图所示。

　　由图可见，外部信号由仪表的接线端子(8)、(9)、(10)端输入。当外接是热电偶元件信号（或直接接入来自外部变送器的电流信号）时，端子(8)接信号正端，端子(10)接信号负端，此时端子(9)不用。外部信号送人仪表内部后首先经过Ll与CI．滤除杂散的干扰信号，经CN1(4)端送人信号转换板（该板是独立·的，经过CN1与CN2与仪表主板相连）内部电路并由CN2(1)端输出送至主板IC4(TC4052B)之(1)脚，再经IC4送人仪表内部模数转换处理电路。Dl、D2是起保护作用的钳位二极管，以免输入信号脉冲过大（或由于不慎传人强烈的交流信号）而损坏仪表；而当外接是热敏电阻元件（比如Ptl00）信号时，(9)与(10)通过热电阻元件引线短接，信号正端同样是由端子(8)接人。

　　经过上述分析再看本例故障形成的原因：(1)转换板有问题；(2)DI、D2保护元件有问题；(3)IC4及其后级电路有问题。先检测转换板上元件均正常，再测贴面元件Dl、D2(1N4148x2)，结果发现D2芷反向电阻均为0n．可见其已经击穿短路井使输入信号短接至地，致使仪表始终显示为零，造成该故障。将其更换后仪表显示正常且跟随输入信号变换，故障排除。
