康佳LC46TS88EN彩电(机芯:MSD209 +CC1100 +6M20),图像底部有一条绿色干扰线
来源:本站整理  作者:佚名  2015-10-07 09:53:22

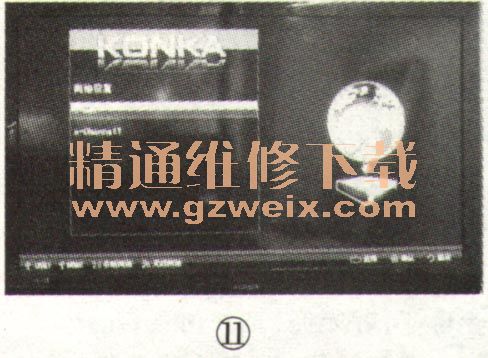

    一台康佳LC46TS88EN彩电(机芯:MSD209 +CC1100 +6M20),图像底部有一条绿色干扰线,如图11所示,声音及控制操作均正常。

    分析检修:根据故障现象分析,问题应出在主板上由N301(6M20)为核心的信号处理电路中。怀疑是软件问题,首先对6M20外挂的Flash块进行软件升级,但故障依旧。至此排除了软件问题,于是重点检查6M20与外挂DDR(N302)之间的数据线、地址线及控制信号的通讯是否正常。通过测量通讯连接电阻的对地阻值,发现R361的对地阻值明显大于其他连接电阻。R361为6M20的73脚到DDR的R2脚通讯连接电阻。检查此部分电路,发现采用BGA封装的DDR的R2脚虚焊,对DDR进行补焊后试机,故障排除。
