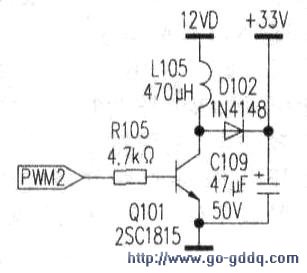

此机在待机状态，为判断故障大致所在，先输入AV信号试机，图像、伴音均正常，这表明后级电路无故障。在TV状态，进入自动搜台过程．观察搜索过程无信号闪现，因此初步判断故障在高频及其相关电路中。于是先按高频调谐器正常工作应具备的相关条件测IIC总线和Sv供电电压均符合要求。接着测BT端子无33V电压，该电压是调谐升压电路对12V进行升压后获得的，该机升压电路主要由QlOl(2SC1815)、D102(1N4148)及储能电感L105(470μH)等元件构成的（见下图）。经对上述电路元件检测，发现D102升压二极管已击穿开路，致使33V调谐电压中断。拽同型号二极管更换后，自动搜台恢复正常。
