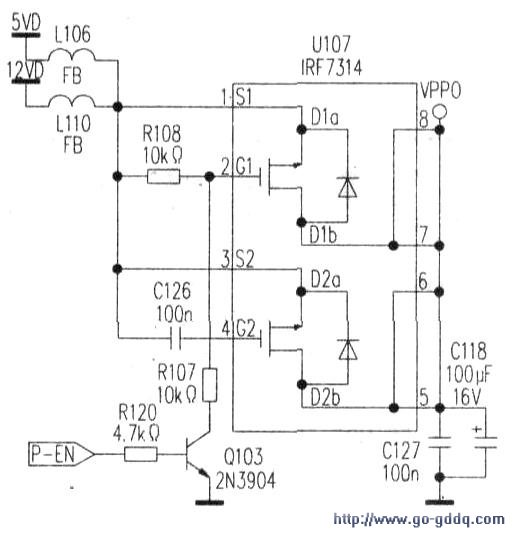

测5v、12V电压输出均正常。由于背光灯能点亮，判断背光驱动电路无异常。由于从电源输出的5v和12V电压还要经过多个稳压电路，产生3.3V、2.5V、1.8V供主板各电路工作，测上述各电压输出情况，均正常。进一步检测逻辑板电路，发现无12V供电电压，该电压是从电源电路输出，经U107(IRF7314)控制后送至逻辑板的，于是测U107的12V输入电压正常，当测量U107各脚对地电阻值时发现明显异常，怀疑U107可能损坏，更换后图像显示恢复正常（见下图）。
