飞利浦50PF7393等离子彩电在收看中出现花屏
来源:本站整理  作者:佚名  2011-12-25 08:26:08



  此机在收看中常出现乱花纹,即花屏故障,有时初开机还能正常收看一会,之后花屏现象越来越严重。

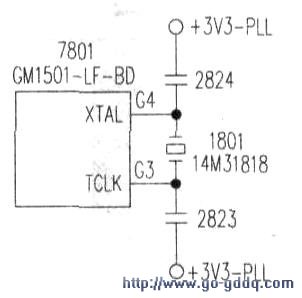

  平板彩电花屏故障涉及的范围广,电路面也较大。目前还无成功规律和经验可借鉴。从实际维修看,花屏故障较多发生在时钟晶振不良;接插件接触不良;过桥孔有虚焊;大规律集成电路排阻有开焊或损坏等。本着先简后繁检修原则,先接入其它机外信号试机,均出现花屏现象,这表明高频头及声表面滤波器相关电路故障的可能性不大。故障大致在7217(TDA15021H)之后的视频处理电路中。开机一段时间后,分别用手摸视频信号处理电路7217(11)、(12)脚外接的24.576MHz晶振和双通道视频处理电路7801(GM1501-LF-BD)G3、G4脚外接的1431818晶振,经比较发现,7801C3、G4脚外接的晶振湿度明显高于7217(11)、(12)脚外接的24.576MHz晶振。估计该晶振温度升高很可能是内部漏电引起。试换7801C3、G4脚外接晶振后,长时问试看,花屏现象消除。相关电路见下图。
