飞利浦50PF7320型液晶彩电在收看过程中,右声道伴音时有时无,有时杂音很大
来源:本站整理  作者:佚名  2011-12-25 08:26:09



  因故障只反映出伴音异常,所以初步分析认为,故障部位应大致发生在7217(TDA15021H)之后的音频电路中。可能一是音频信号通道某元件或集成块性能不良:二是相关接插件因使用日久而氧化产生接触不良。该机音频信号的大致流程是:经TDA15021H处理后的伴音信号,从(60)(L)、(61)(R)分别输出,经7204-1和7205-1两只倒相放大管放大后分为两路。其中一路经7601-1/-2(TS4821DT)后,送至耳机伴音输出电路;另一路经接插件1M52/1J04的(1)、(3)脚分别送至音频放大电路7700-1/-2的(3)和(5)脚,放大后的音频信号再送至音频功放电路7701(TDA8925ST)的(1)和(17)脚,经功率放大后由(7)和(11)脚输出,并分别经接插件1736、1735(B3B-PH-K)三脚插件与扬声器相连。

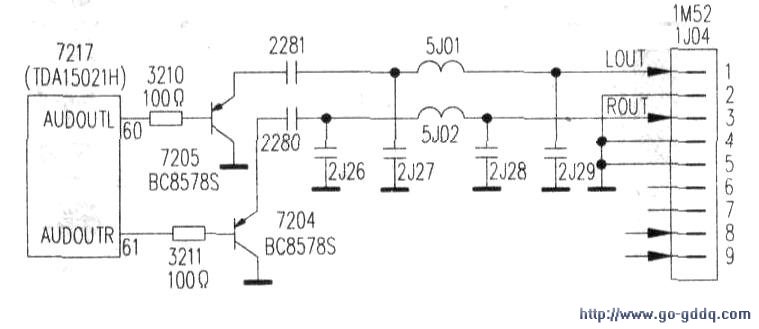

  根据以上信号流程,重点检查右声道信号通路。先测量伴音功放电路7701(5)、(10)脚,供电电压分别为+18V和一18v左右,基本正常。再测放大器7700(4)脚供电也符合要求。于是借助收音机音频信号,从音频检波级取出信号注入到该机右声道信号7700的(3)脚,长时间试听,并轻击相关元件和电路板,未见声音出现断续现象和杂音干扰.看来音频前置放大与功放电路部分问题不大,接插件1735也不存在接触不良隐患。顺电路继续向前检查,焊开5J02-端,接入收音机音频信号试验,轻击电路板和插件IM52/1J04(9脚插件)时,不时出现杂音干扰,有时伴音信号中断,先拔下插件检查,发现该插件各脚不同程度有氧化现象,其中(3)脚氧化较为严重,用小刀轻刮并擦试明亮后插牢,取掉收音机信号线后焊牢电感SJ02.通电长时间试机,伴音恢复正常,相关电路见下图。
