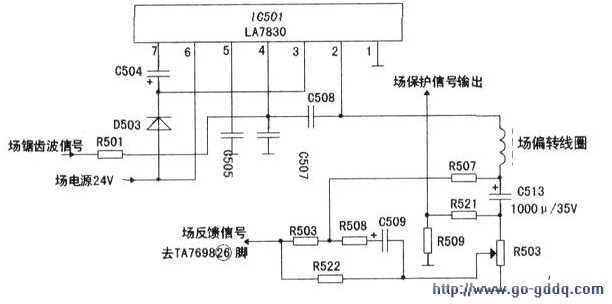

该机场输出电路见下图，用信号注入法从场输出块(LA7830)(4)脚注入人体感应信号，水平亮线不变。再查输出电容C513和场偏转线圈均正常。查场输出块供电端(6)脚电压为零（正常为24V）。接下来查出场块供电限流电阻已烧断。测场块(6)脚对地电阻几乎为零。据此说明场块已烧毁。于是更换新场块和供电限流电阻试机，发现场幅不满，且荧屏上半部有十几条回扫线，手摸场块烫手。测自举升压电容C504正端电压还不足20V(正常约26V)，显然场逆程电压形成电路有问题。故重点检查自举升压电容C504和升压二极管，结果发现C504容量还不足20μF（正常lOOμF/35V）。更新后故障排除。显然这是C504失容后引起场块内推挽管工作失常，导致击穿后形成一条水平亮线故障。
