东芝FH(D417971501)柜式空调开机一段时间后,自行关机
来源:本站整理  作者:佚名  2012-01-01 14:09:39



  东芝FH(D417971501)柜式空调使用一段时间后出现如F故障:每次开机后均能正常工作一段时间(10~25分钟).随后便自行关机不工作,再次开机则重蹈上述现象。

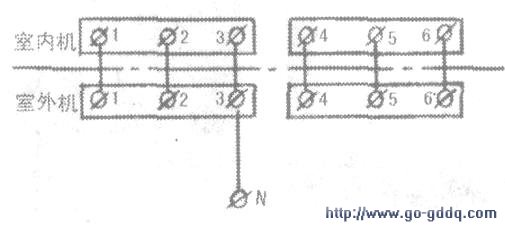

  本机只配备一张简单的接线图,由图可知其室内机和室外机的电路是通过六个可拆卸的端子彼此连接的,如上图所示。图中端子3与电源中性线N连接。对本机故障宜用对照法进行检修,即先快捷判断故障发生的部位。再找出故障元件。做法是:以端子3为公共点,首先检测一台同型号正常的空调在正常工作时其端子1、2、4、5、6与端子3之间的电压值(所得数值作好记录),然后再检测本机各端子与端子3之间的电压值。

  最后分别把两机各对应的电压值逐一对照,结果是本机除端子2与端子3之间的电压异常(正常机为100V.本机则为195V)外,其余各端子的电压与正常机一致。据此判断故障部位应在与端子2连接的相关电路中,其相关电路如下图所示。经检查,室外机中的二极管D4(未标注型号)损坏,而其余元器件正常,用二极管IN4004更换D4后,故障排除。
