万宝牌豆浆机,通电后只有报警声,不能打浆和加热,指示灯也不亮
来源:本站整理  作者:佚名  2012-01-01 14:09:41



  该机有防干烧、防溢出和打浆、加热自动停止功能。

  由于找不到电路图,看实物,该机以NT66P20A集成电路为核心和简单的外围电路组成。经检查,外围电路没有问题,故障可能出在NT66P20A集成电路内部。

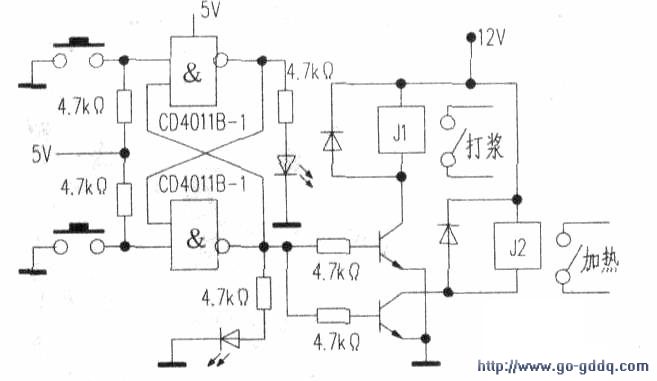

  经查该机的电机、电热管及其他部件都还很好,弃之觉得可惜。舍去自动功能,用手控制操作,恢复继续使用。后用一只四二输入与非门(CD4011B).用其中的两个门接成RS触发器.电路如附图所示。

  由于NT66P20A是18脚封装,而CD4011B只有14脚。故把NT66P20A拆下届的位置,足可将CD4011B装上。此改动除替换集成电路外,其他不用增加任何元器件,按图在原位改接线路就行了,通电即可使用。
