观察此故障功率模块的指示灯在机器加起高压时DS1处于正常发光状态并一直保持发光．DS2在机器刚加起高压时瞬间点亮，但1秒后熄灭。
　　

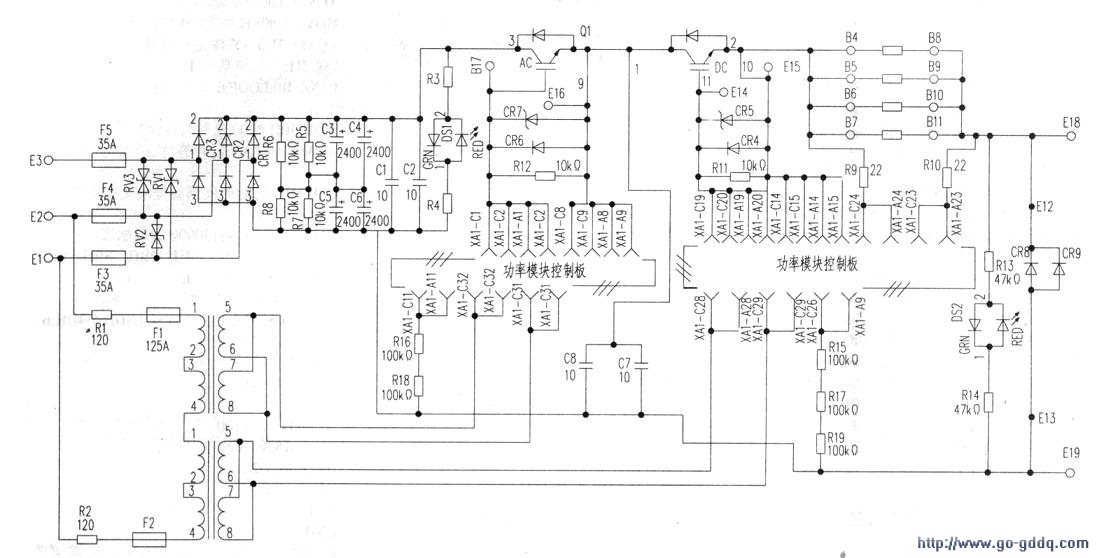

　　造成这种故障的原因是电子开关Ql（如附图所示）的开关管损坏。Ql是绝缘门双极晶体管（简称IGBT）．它的第一个晶体管邻近于电源，称为AC管，也叫保护管；第二个晶体管邻近于负载，称为DC管，也叫开关管。其工作原理是正常情况下保护管先导通并维持下去，开关管而后导通。

　　若开关管损坏，那么因电子开关Ql正常工作时的同步条件被破坏而出现失步保护，保护管也将被拉开，开关模块的输出指示灯在高压刚加起时点亮，但1秒钟后熄灭（因为在失步保护电路中设置了延时拉开保护管的电路，其延时量为1秒钟）。

　　具体的判断方法是，用万用表的Rxlk挡测量Q1的(1)脚和②脚，(1)脚为开关管的集电极，(2)脚为开关管的发射极，正常情况下，由于开关管是不通的，万用表测量的只是开关管DC上面并联的保护二极管，测量结果应该是正向导通，反相截止。若测量结果是正反相都导通，说明开关管DC已经损坏。
