230D6电流模式控制芯片
    230D6是一款结构紧凑、工作于固定频率的连续导通模式控制器，内部集成有高电压CMOS处理器、高电压（500V）启动电路、振荡驱动电路及欠压／过压／过流保护电路，具有较好节能特性。

    在长虹FSP488 -4F01型液晶彩电电源板中，副开关电源采用230D6，相关电路如图1所示，其引脚功能及实测数据见表1。

    提示：230D6损坏后，可用203D6,NCP1乏03直接代换。若用LD7575代换时，应改动①脚外围电路。

9435单P沟道8脚贴片元件
    9435系列8脚贴片元件的具体型号较多，如FDS9435, CEM9435等。该元件虽为8脚贴片封装，但内部实为一只P沟道场效应管，最大漏源电流Idsm为5.3A，最大漏源电压VBDS为30V，最大耗散功率Pdsm为2.5W。

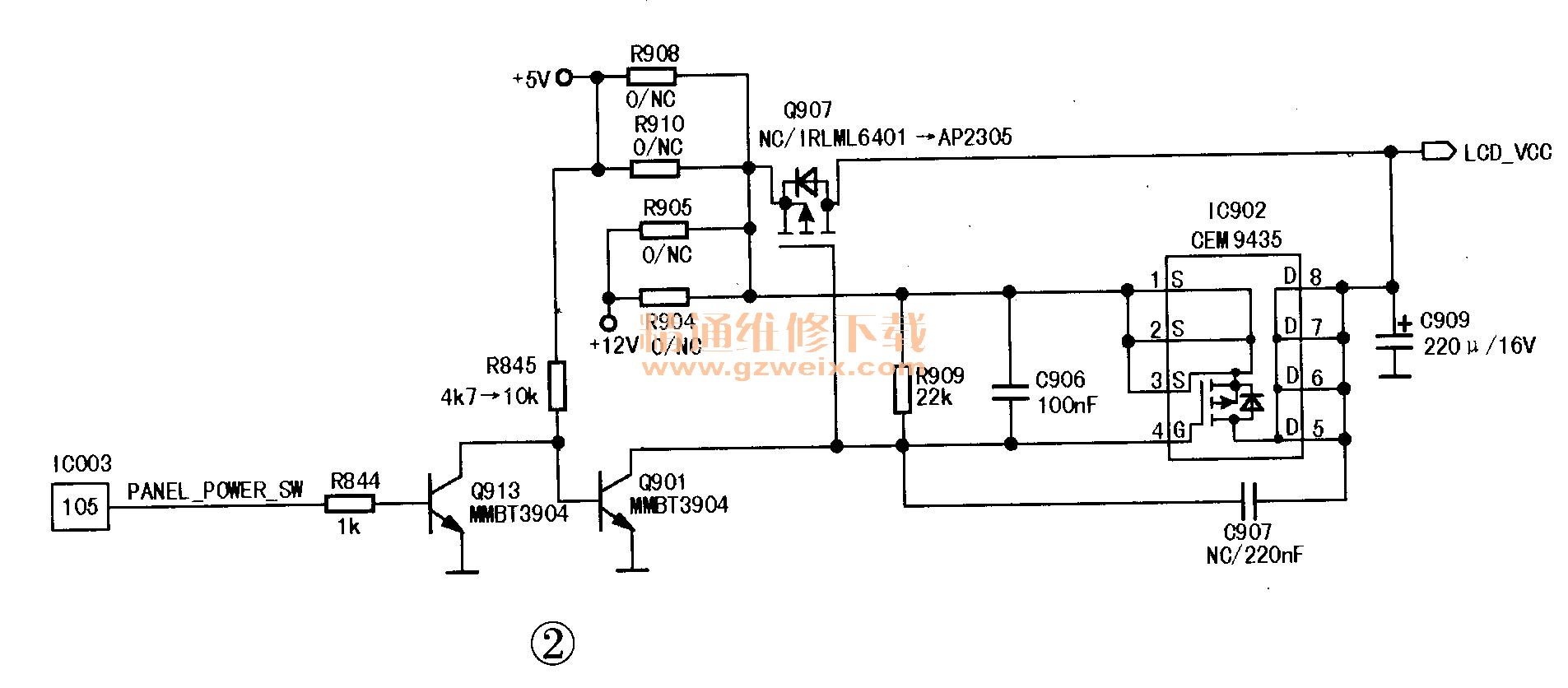

    该元件在创维8H06机芯彩电中的应用电路如图2所示，当IC003的105脚输出低电平时，Q913截止，Q901导通，其集电极为低电平，这时CEM9435（IC902）导通，+12V供电从IC902①～③脚输入，然后从⑤～⑧脚输出，送给屏驱动板（逻辑板）。

    为了配不同上屏电压的液晶屏，本电路设计有+5V和＋12V两组供电输入电路。当配用上屏电压为+5V的液晶屏时，R908, R910为0Ω电阻，R904, R905及IC902不接，此时Q907为上屏电压开／关控制管；当配用上屏电压为＋12V的液晶屏时，R904, R905为0Ω电阻，R908、R910及Q907不接，此时IC902为上屏电压开／关控制管。

54111REZ 60MHz四运算放大器

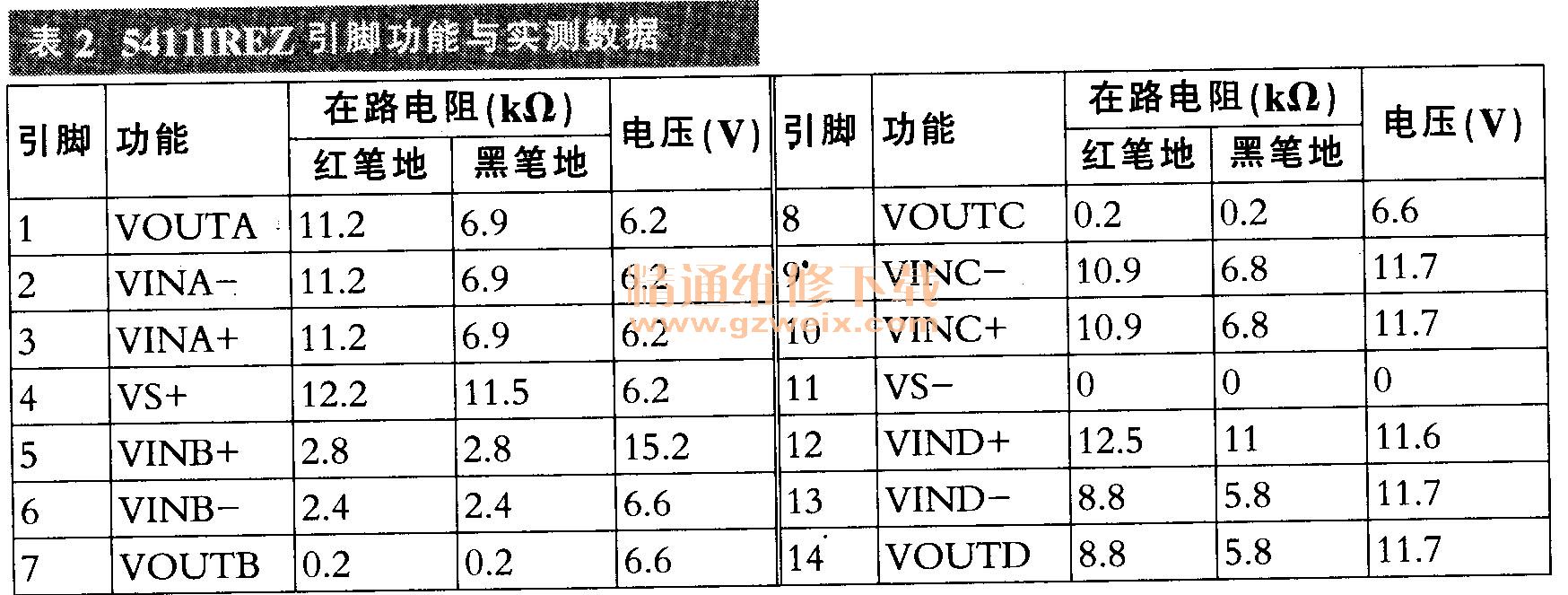

    5411IREZ内含四组独立的满幅输出运算放大器，60MHz/-3dB带宽，工作电压为4.5V～16.5V，采用14脚封装，如图3所示，其引脚功能与实测数据（在460HSC4LV 3.5型逻辑板上测定）见表2。

5420CRZ 12MHz四运算放大器
    5420CRZ内含四组独立的满幅输出运算放大器，12MHz/-3dB带宽，工作电压为4.5V～16.5V，采用14脚或16脚封装，如图4所示，其引脚功能与实测数据（在T260XW02VK型逻辑板上测定）见表3。

5M0265离线式开关电源电路

    5MO265是飞兆半导体公司推出的离线式开关电源电路，属于KA5 x02 x x系列。该系列IC的具体型号有KA5M0265R,KA5H0265RC,KA5L0265R,KA5H02659RN、KA5M02659RN , KA5H0280 R , KA5M0280R。这些芯片内部电路与引脚功能相同，内置650V或800V耐压的MOSFET管（“265”及“2659”系列为650V,“280“系列为800V） ,50kHz, 67kHz或l00kHz固定频率的振荡器（5M系列为67kHz, 5L系列为50kHz, 5H系列为100kHz）。

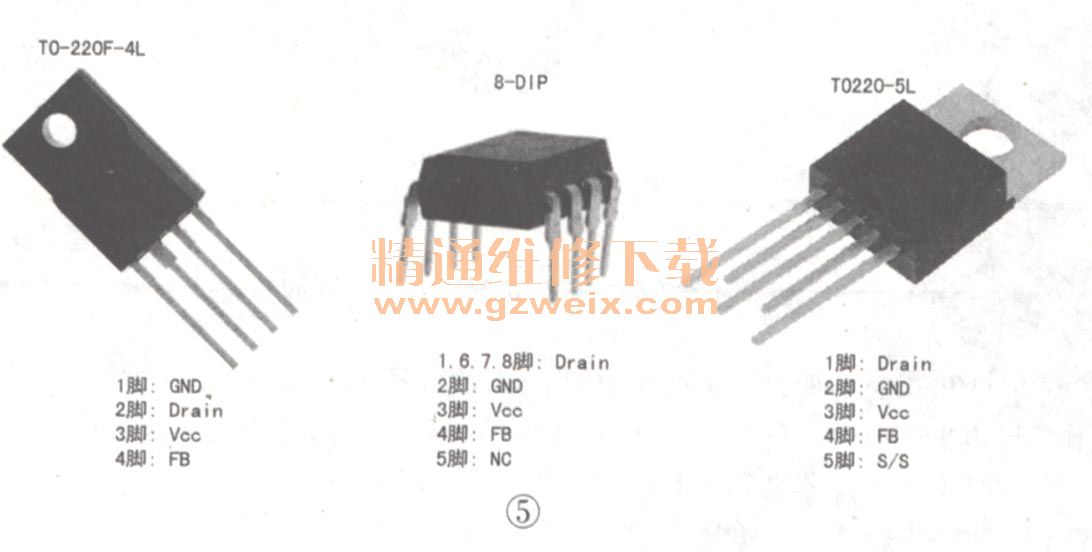

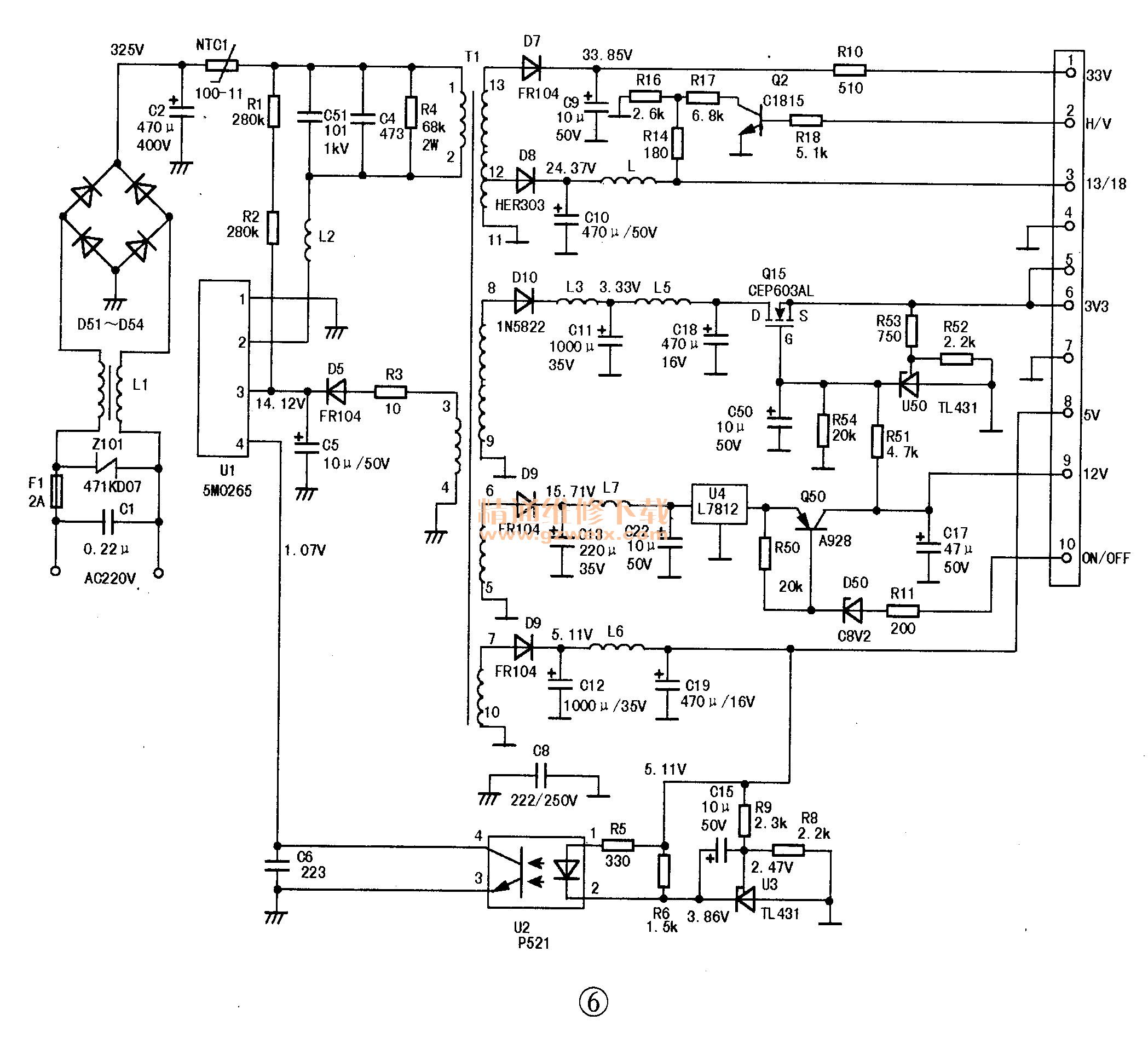

    上述系列IC为电流模式脉宽调制电路，其封装有TO-220F-4L, 8-DIP, T0220-5L三种方式，如图5所示。采用TO-220F-4L封装的5MO265在一款小屏幕液晶彩电中的应用电路如图6所示。
