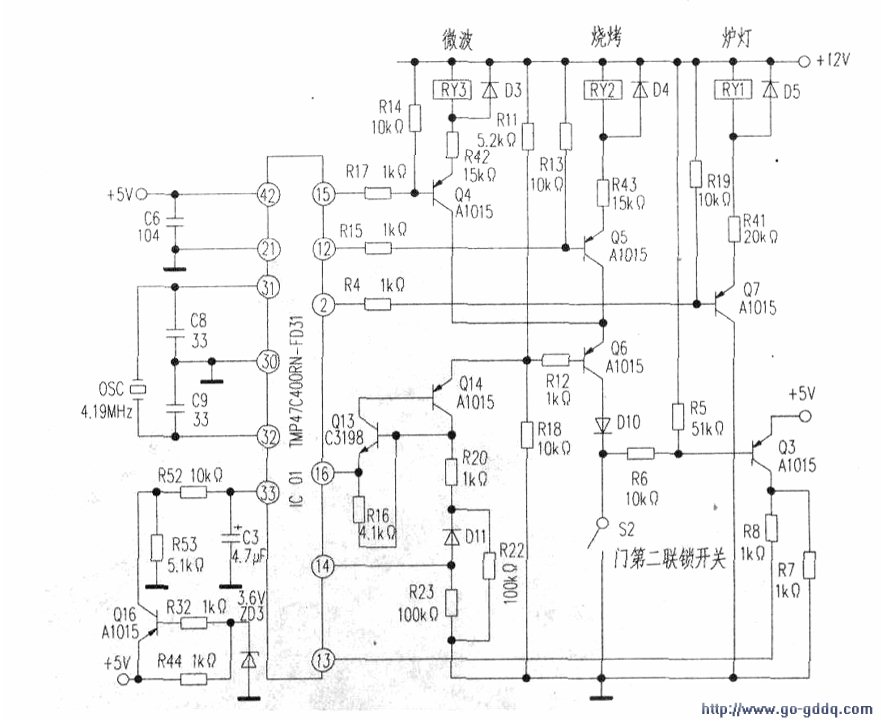

故障现象说明微波控制电路工作正常，烧烤不加热出在烧烤控制电路（参见下图）。正常时启动过程是：

　　按薄饼烧烤键，设定好加热时间，再按启动键．IC01烧烤控制信号端(12)脚输出低电平，经R15使Q5导通，烧烤继电器RY2受电吸合，220V市电加在烧烤发热器H两端．发热对食物进行烧（烘）烤。

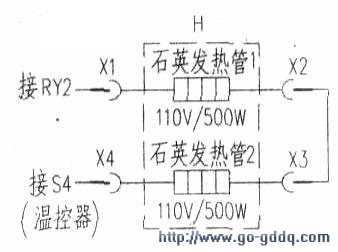

　　检测故障时，按启动键，听到烧烤继电器RY2吸台声，说明烧烤控制电路工作基本正常，测量烧烤发热器H两端有220V电压，由此判断烧烤发热器H本身有故障。该烧烤发热器的结构如右图所示，由两支110V、500w石英发热管串联组成，安装在炉腔外的顶部。损坏原因有两种：其一，插接件X1~X4个别烧腐氧化，造成串联电路不通电，用小锉刀磨削氧化物，使插接件恢复良好接触，故障即可排除。其二，两支石英发热管中有一支烧坏，用万用表测量发热管两端，正常电阻约为24Ω，若电阻无穷大，说明该管烧坏。用110V、500w石英发热管更换，故障排除。
