此机按组合烧烤键，炉灯、转盘及风扇工作正常，微波及烧烤均不加热。

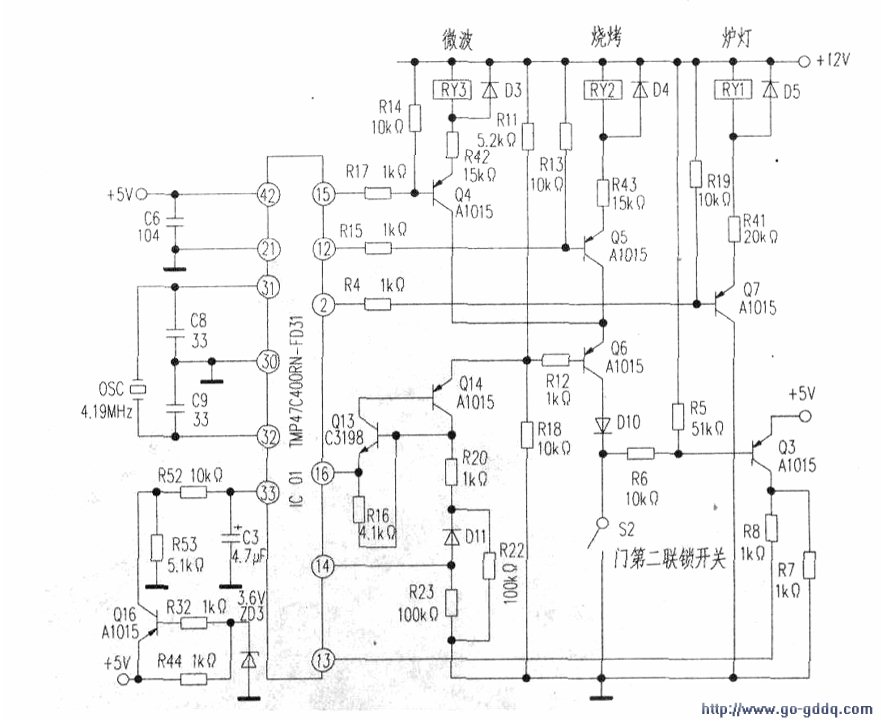

　　根据故障现象分析，引起该故障多是微波、烧烤共用启动控制电路相关元件损坏所致（参见下图）。正常的烧烤共用启动控制过程是：关闭炉门．S2闭合。按组合烧烤键，设定加热时间后，按启动键，ICOI启动信号端(14)脚输出启动信号，通过Dll、R20使Q13、Q14导通，再经R12使Q6导通，Q4及Q5分别导通，微波继电器RY3、烧烤继电器RY2受电吸合，磁控管MAG、烧烤发热器H产生能量加热食物。与此同时．IC01炉灯控制信号端(2)脚输出低电平，07导通，炉灯继电器RY1受电吸合，炉灯L亮，转盘M1及风扇M2运转。

　　检测故障时断电，分别检查Dll、R20、Q13、Q4、R12、Q6.Q4、Q5等元器件，发现Q6的b-c极开路，切断Q4及05集电极回路，造成微波继电器RY3及烧烤继电器RY2不吸合，导致微波、烧烤不加热。更换Q6(A1015)后通电试机，微波炉微波、烧烤正常加热，故障排除。
