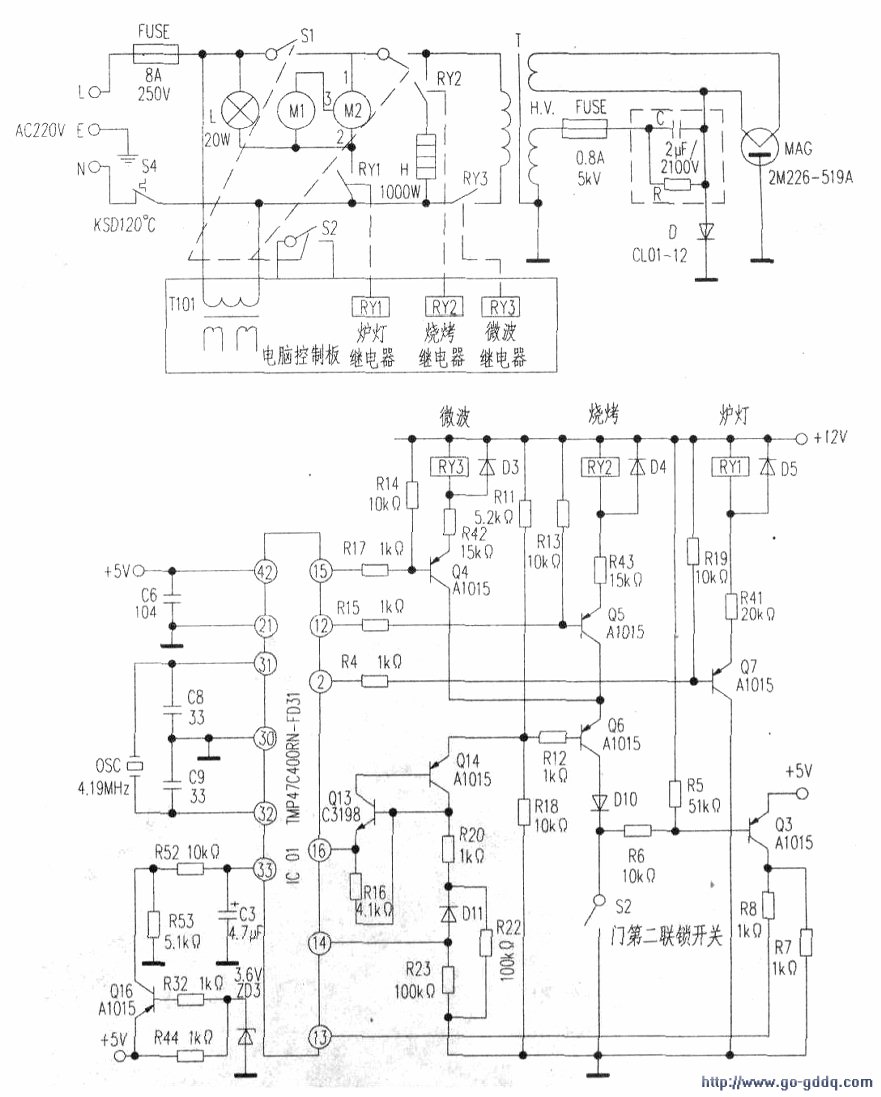

整机电路图如上图所示。检修时以高压变压器T为界，分别检查左边低压电路及右边高压电路未见异常，估计问题出在电脑控制板上，其相关局部电路图如下图所示（元器件位号为原电路板所注）。把门第二联锁开关S2引脚短路接地，接通市电，删量微处理器IC01(TMP47C400RN-FD31)电源端(42)脚电压5v;复位端(31)脚为低电平，这说明电源、复位电路正常。由此判断，故障出在时钟振荡电路。用数字万用表测量IC01振荡信号输入端(31)脚、振荡信号输出端(32)脚的电压分别为0.6V、0.32V．正常电压为2.62V、2.36V．说明(31)、(33)脚电压不正常，再检查C8、C9均正常。由此确认，晶振osc内部不良或损坏，造成振荡频率失常，导致IC01内部电路不能正常工作引起该故障。更换OSC(4.19MHz)后，通电试机，微波炉工作正常，故障排除。
