ZX7-400ST氩弧焊机无输出,显示屏显示异常
来源:本站整理  作者:佚名  2012-01-14 07:39:50

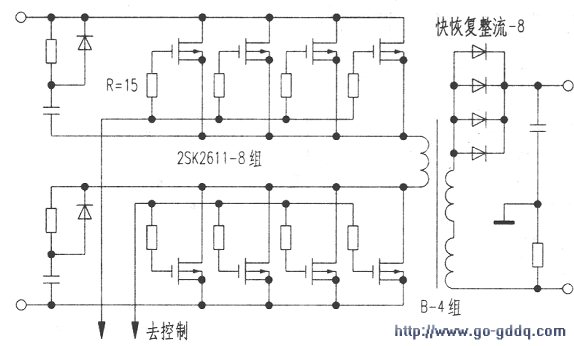

    此机的局部电路图见附图所示。

  故障现象为无输出,显示屏显示异常。小心拆开电焊机,仔细观察有无烧坏的痕迹,元件及四组逆变大功率场效应管2SK2611和快恢复整流管没有爆裂痕迹。把电路板拆下,首先逐个测量2SK2611,一般功率管损坏率比较高,发现其中有一组有两个阻值偏小,拆下再测量果然已击穿。再仔细测量电源部分及控制部分,没有发现其他问题。这台焊机上用的是日本东芝2SK2611,由于当地买不到同型号管子,2SK2611参数为900V/9A.决定用国产2SK1358代替。换上管子以后装机,先不插两组逆变控制插头,测量整流电压正常,有两组逆变板工作,因为这两组管子是没有坏的。把万用表打在直流250V挡,接在输出端以便观察有无输出,通电试机,万用表电压指示65V正常,显示屏也有数字显示。断电后把另两组的控制插头也插上,接通电源后万用表没有电压显示,显示屏显示异常。立刻断电,怀疑是换上的管子质量有问题。又拆开电焊机,取下换管子的这块逆变电路板,又仔细测量了多遍,没有发现问题。只好把换上的管子焊下,对拆下的管子认真多次测量,没有问题(用万用表RxlOk挡,黑笔接漏极,红笔接源极,阻值无穷大,短接一下栅极和漏极,管子导通,漏极和源极阻值很小,在短接一下栅极和源极管子管子关断,管子正常)。

  没办法,决定拆下没坏的管子测量做一下对比。拆下一个2SK2611,还是用RxlOk挡,黑笔接漏极红笔接源极,阻值无穷大,短接一下栅极和漏极,管子导通漏极和源极阻值很小,这时一个怪现象出现了,导通的管子的阻值很快变大,阻值直到无穷大,按理说导通后的管子在不断电的情况下,应该一直处于导通状态,为何阻值会变大,难道这只管子性能不良,再拆下一个2SK2611测量,和上述管子一样。只好邮购10支2SK2611日本东芝原装管,收到货后测量结果和拆下的管子一样。把电路板换上新购的2支2SK2611.又测量了其他元件确定没有问题,装机后好的逆变板插头先不插,只插换管子的逆变板子的控制插头,接通电源万用表有了指示,电压在65V左右,正常,于是又插上另一组插头,再通电万用表指示正常,显示屏有数字显示,调节电流旋纽,可以在20A~400A之间变动。空载试机半小时一切正常,装机后试机半小时,故障排除。
