欧易普ZX7-250ML IGBT逆变直流弧焊机检修纪实
来源:家电维修  作者:佚名  2017-01-31 09:15:52

    一台欧易普ZX7-250ML IGBT逆变直流弧焊机,正常工作时机内突然冒烟。
    此焊机输入AC220V/380V电压,先由桥式整流滤波电路将220V/380V工频交流电转变为直流电,然后由绝缘栅双极晶体管(IGBT)组成逆变电路将直流电变为几十千赫兹的交流电,再经变压器降压、整流滤波后,输出大电流低压,供焊接用。

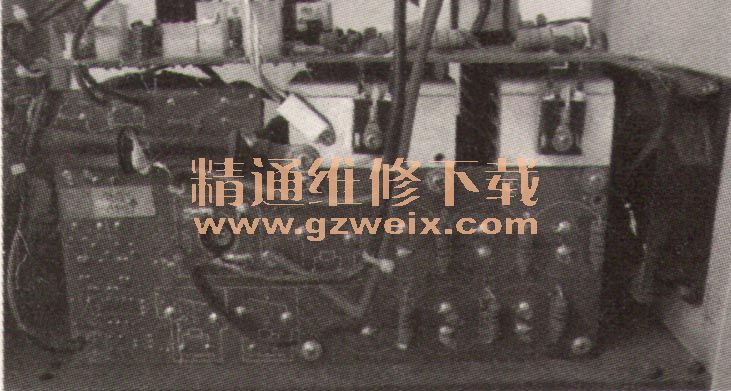

    此机电路主要由两块大板组成,HT-328E型板水平放置,如图1所示,位于机内顶部,板号 HT-421B垂直放置,位于机内侧面,两块板子表面都附着一层软胶状透明保护膜。实物图片见图1、图2所示。

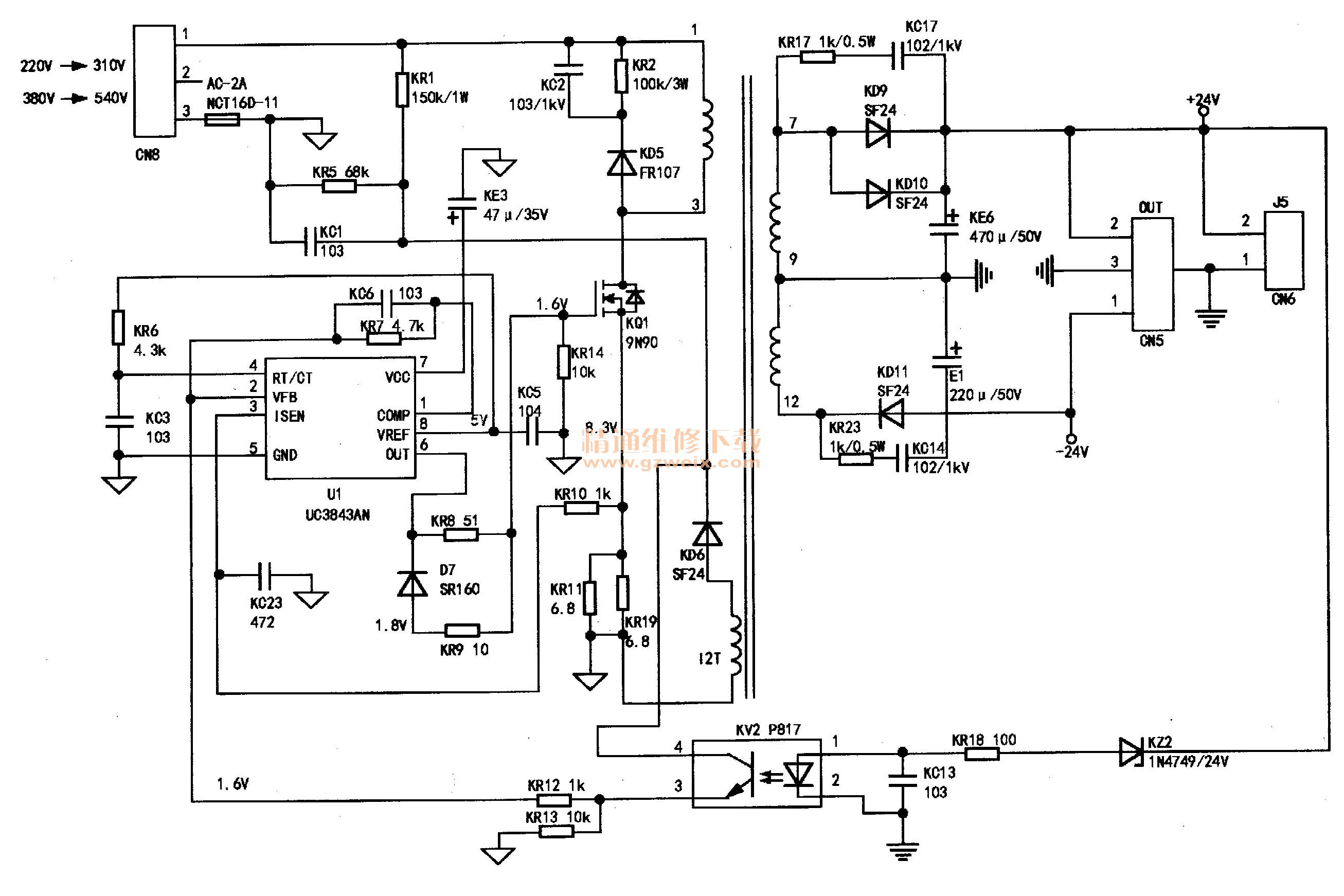

    板号HT-328E上的光祸KV2(P817)、曳阻KR18、稳压管KZ2及附近的两个二极管,以及双列14脚四运算放大器U2(LF347 ),均被焊接或拆卸过,标号KE6的元件只剩下两条腿及密封垫,参数不详,估计为电解电容,板上有多个元件附着有丝状物,估计来自此爆壳电容,KR18已烧黑,色环无法辨认,在路测阻值约1kΩ,具体阻值不详。此板由贴片和常规元件组成,贴片元件为逆变驱动信号产生及保护电路,常规元件为±24V电源、±15V三端稳压块电源转换及逆变末级输出电路。此电路元件标号被安装元件覆盖,不易找出对应元件。±24V电源电路见图3所示。
