台达DSP-680CBA电源交流指示灯绿色,维修指示灯亮黄色.风扇不转
来源:本站整理  作者:佚名  2012-01-17 10:01:57



  经检测,整流滤波电路、功率因数校正(PFC)电路及辅助电源均正常。采用好坏电路比对的方法检测未发现DC -DC变换电路异常。怀疑风扇故障引起电源保护性故障。试换用一正常风扇后加电试机,电路恢复正常工作。

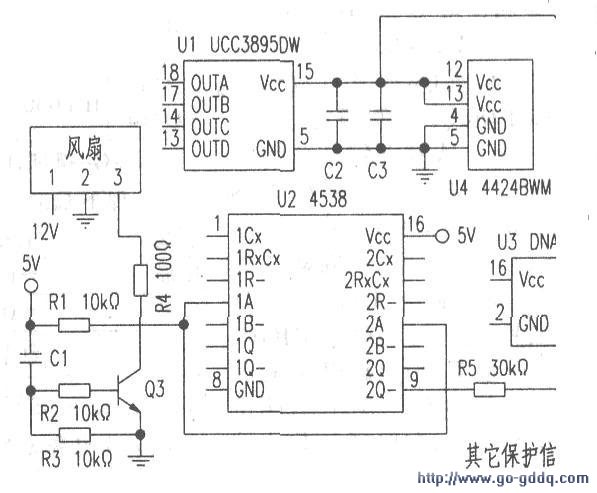

  参考电路下图.经测试,当风机正常工作时其(3)脚输出脉冲串(实测直流电压为2.53V)时.U2(4538.为可触发单稳多谐振荡器)的(9)脚始终为低(ov).02截止,U3(DNA1002E.为过欠电压检测电路)的(12)脚为1.17V—1.42V:(1)脚输出低电平(ov).Ql导通.UI和U4得电工作。故障时,风扇(3)脚不输出脉冲串(实测直流电压为5v).使得U2的(9)脚为高(5v),经R5、Dl、R6、R7的作用.02对地导通,使U3的(1)脚输出高(实测直流电压为7.1V);D3(稳压值为11V)不导通;Ql截止;UI和U4不得电.DC-DC电路停止工作。
