观察此电源的所有指示灯不亮、风扇不转.+5v、+12V、+3.3V、-12V和+5VSB电压全为ov。

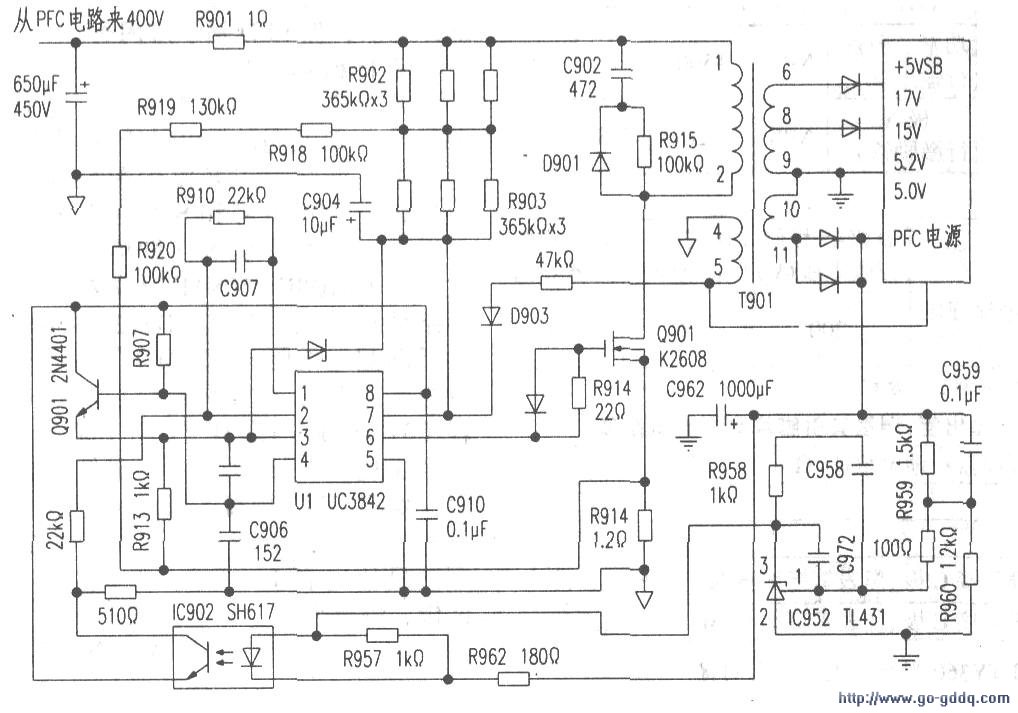

经检测,保险丝未烧断,主滤波电容两端电压为303V。说明整流滤波电路正常,进一步测试辅助电源各路输出(插座J11各针脚)电压为:Vv、0V、7.14V、5.79V、0V、0V、0V.与附表对比,说明辅助电源工作不正常。为此,依据实物绘制辅助电路的主要电路原理图如下图所示。测量辅助电源控制器(UC3842)各引脚((1)-(8)脚)的电压分别为:
0.24V、0.12V、0.36V、0.2V、ov、0.06V、12,58V、0.33V;正常情况下UC3842各引脚(((1)-(8)脚)的电压应为 :4.33V 、2.46V、0.72V、2.35V、ov、0.79V、15V:5V。说明辅助电源控制器工作不正常。断电检测与其相关的外围元件.发现电容C904的容量严重下降(只有1μF左右).更换同型号的电容,并检查其他元件未见异常,试加电,工作正常,故障排除。
