康佳KK-T953FS彩电不定期自动关机
来源:本站整理  作者:佚名  2012-02-03 09:50:49



  此机的不定期自动关机,有时自行恢复,有时关机再开机又能工作,过一段时间又自动关机。后来故障越来越频繁,有时遥控开/关功能失灵。

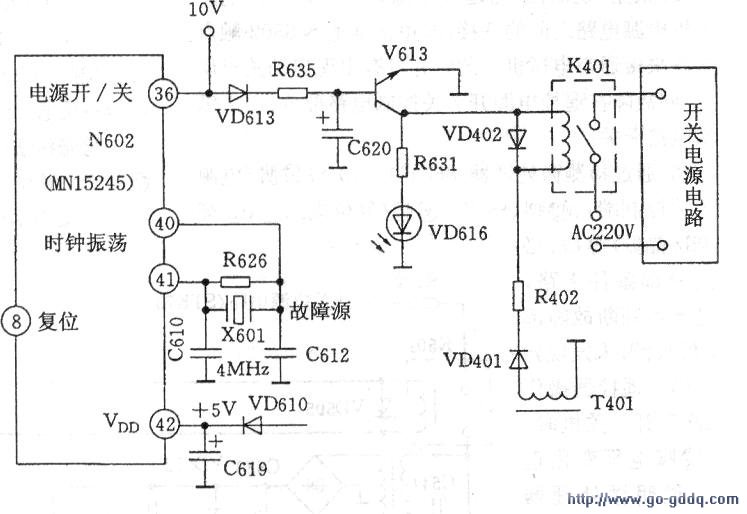

  该机遥控电源开/关机控制电路由微处理器MN15245(36)脚(电源开/关控制端)、接口驱动电路V613和继电器K401等组成。开机时N602@脚输出高电平→V613导通→继电器K401线包得电而吸合→继电器触点接通220V交流电源→开关电源电路工作;关机时N602(36)脚输出低电平→V613截止→继电器K401失电而释放→断开AC220V电源→开关电源电路不工作(见下图);设有“X射线”保护电路,由TA7698AP(30)脚内部电路和外部检测电路,如:R317、R314、VD310、C321等组成;开关电源电路为自激、行同步式串联输出型电路,由STR5412电源厚膜块及外围元器件组成。

  通过人为地短接继电器K401触点(拔掉XS103遥控电路接插线)的方法来接通市电(AC220V),使开关电源电路工作。此时,若不出现自动关机现象,则说明故障在CPU遥控电源开/关控制系统电路之中;当采用上述方法来判断故障部位在遥控电源开/关控制电路之后,监测了N602/CPU(36)脚(电源开/关控制端)电平或用“耳听法”来注意聆听继电器动作声。此时发现N602(36)脚电平在故障状态时变为0.6V左右,并不随按“电源开/关控制”键而跳变,继电器K401也无动作声;检测微处理器正常工作所必备的外部条件,如:(42)脚(VDO)+5V电压正常;⑧脚有复位电平;(40)脚、(41)脚时钟振荡电平在摆动且波形正常。用示波器监视时钟振荡波形时,发现幅值不稳定,忽大忽小,故怀疑X601(4MHz)晶振性能不良。更换4MHz晶振后,故障排除。
