此机的故障现象为呈水平一条亮线，但亮线会不定期瞬间展开，而展开幅度为10cm或2/3屏不等，伴音始终正常。边试机边想，故障原因应该是平时熟修且典型的场输出集成电路引脚虚焊产生接触不良造成。
　　
　　拆开后盖，拖出线路板，先做常规的清扫除尘工作，竖起线路板直接找到场输出集成电路，借助放大镜仔细观察IC501(IX0238CEZZ)引脚，确实多数引脚有裂纹呈虚焊状态，经细心补焊7个引脚，检查无短路后通电试机，故障现象不变。摇动线路板，观察水平亮线及其瞬间展开与摇动线路板无关，而是随机出现，检查与场电路有关的元件内部接触不良或性能变坏引发此故障。
　　
　　用万用表测量场输出集成电路各引脚电压，除②脚（场输出）电压波动变化较大外，其余引脚电压与图纸标称值基本相符。检查外围元件未见异常，怀疑场输出集成电路不良，需要换。然而跑了几个元件店都找不到IX0238CEZZ“场块”。无奈之下，只好查资料翻集成电路代换手册，有了，手册列出常用的LA7830。装好后检查无误，通电试机，原来故障现象消失，但又出现新问题，在屏幕顶部出现约1cm（高度）卷边，距离项部约8cm处出现4～5条带亮点闪动横线，这些粗横线跟平时检修遇到的回扫线截然不同。怀疑场电路的电容变值，把“场块”外围相关的电容逐一代换，结果一无所获。难道换上的LA7830性能不良？果断再换一块LA7830试试，结果还是一样，两块“场块”同时出现一样性能不良的可能性不大，至此维修一时陷入困境。
　　

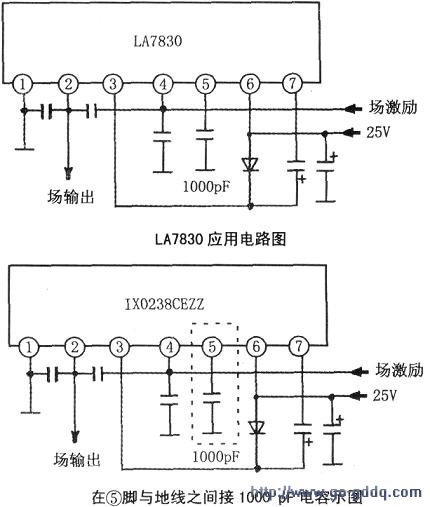

　　静下心来，转换思路，慢慢思考，是否代换手册标示有误，或是两种“场块”的外围电路有差异呢？于是找其他机型“场块”使用LA7830的电路图（如上图），跟夏普C-1838D的“场块”电路图（如下图）作对比，结果发现LA7830的⑤脚通过1000pF电容接地，其他引脚接法基本一样。被修机代换“场块”后出现的故障是否因⑤脚的接法不同而引起呢？于是决定参照图1进行改动，将⑤脚与地线间的铜箔割断，在⑤脚与地线之间接上1000pF电容（见下图虚线部分）。焊接好后通电试机，电视机一切恢复正常，故障彻底排除。
